VANĂ SERTAR AVK CU CAPETE DIN CONDUCTE PE, PN 10

Conductă PE neagră/albastră SDR 17, PE100, DN65-500

Vană sertar cu capete PE100 PN10 SDR17 pentru apă potabilă și lichide neutre de până la maximum 20°C. Notă: Temperatura maximă de lucru este stabilită în conformitate cu cerințele ISO9080 pentru țevile PE și, prin urmare, nu reprezintă temperatura maximă pentru vană.

Vanele cu sertar pană AVK sunt proiectate în fiecare detaliu cu elemente de siguranță integrate. Sertarul pană este complet vulcanizat cu cauciuc de producție AVK de tip EPDM aprobat pentru apă potabilă. În acest fel se asigură o durabilitate remarcabilă prin capacitatea cauciucului de a-și recăpăta forma sa inițială, prin cele două straturi speciale aplicate pentru a asigura o vulcanizare optimă și prin proiectarea robustă a sertarului pană. Triplul sistem de etanșare de pe tijă, axul foarte rezistent și protecția completă împotriva coroziunii asigură o fiabilitate de neegalat.

Variantă 36/80-126
Conexiune Capete PE
Material Fontă ductilă
DN DN65 - DN400
PN PN 10
Direcția de închidere Închidere în sens orar

Caracteristici

  • Piuliță sertar fixă și integrată care previne vibrațiile și asigură durabilitate
  • Sertar complet vulcanizat cu profile de ghidaj, saboți integrați și orificiu conic, mărit al sertarului
  • Ax din oțel inoxidabil cu limitator de cursă și filet prelucrat prin roluire care asigură o rezistență sporită
  • Full circle thrust collar provides fixation of the stem and low free running torques
  • Triplu sistem de etanșare pe ax cu un inel de protecție din NBR împotriva impurităților, un lagăr din poliamidă
    cu 4 inele cu secțiune circulară din NBR și o garnitură de etanşare din EPDM
  • Garnitură EPDM circulară a capacului fixată într-un profil
  • Șuruburi capac cu cap înecat sigilate cu ceară și înconjurate de garnitura capacului
  • Secțiune transversală integrală
  • Cuplu de operare redus
  • Acoperire epoxidică conform DIN 3476 part 1 și EN 14901, aprobată GSK
  • O conductă PE standard este presată pe capătul canelat al vanei, blocată cu un inel din oțel și izolată cu un manșon termocontractabil. Conexiunea PE fără șuruburi și cu secțiune transversală integrală este rezistentă la tracțiune și mai puternică decât conducta în sine. Capătul PE permite sudarea directă pe conducte PE rezultând un montaj rapid și sigur.

Notă: La temperaturi de lucru mai mari de 20°C se poate reduce durata de viață a conductei din PE. Pentru informații suplimentare, consultați datele furnizate de producătorul de conducte.

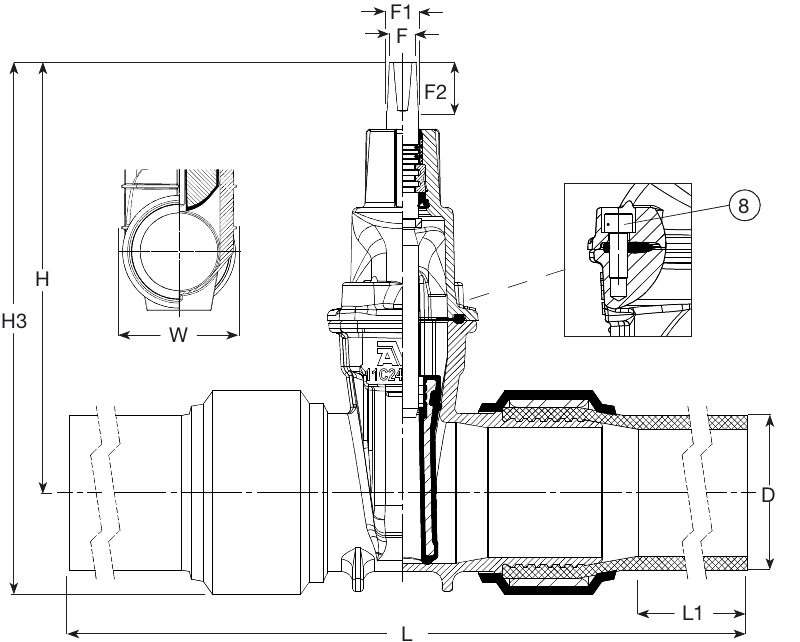

Tabel cu date

Închide Descarcă pachet
Nr. ref. AVK DN
mm
D
mm
H
mm
H3
mm
L
mm
L1
mm
F
mm
F1
mm
F2
mm
Greutate teoretică
kg
Desene 3D Cerere
36-075-80-263 65 75 271 364 596 135 17 20 34 12
36-090-80-263 80 90 297 351 900 255 17 20 34 20
36-110-80-263 100 110 334 401 900 250 19 22 38 17
36-125-80-263 125 125 376 452 900 250 19 22 38 23
36-160-80-263 150 160 448 448 1110 325 19 22 38 37
36-180-80-263 150 180 448 550 1110 265 19 22 38 37
36-200-80-263 200 200 562 677 1110 255 24 28 42 65
36-225-80-263 200 225 562 696 1110 265 24 28 42 73
36-250-80-263 250 250 664 810 1350 420 27 31 47 118
36-280-80-263 250 280 664 823 1350 365 27 31 47 126
36-315-80-263 300 315 740 924 1350 355 27 31 47 189
36-355-80-263 300 355 740 961 1525 355 27 31 47 230
36-400-80-263 400 400 912 1165 1660 355 32 37 55 376

Descărcări

Fișa tehnică (PDF)
Certificat(e)

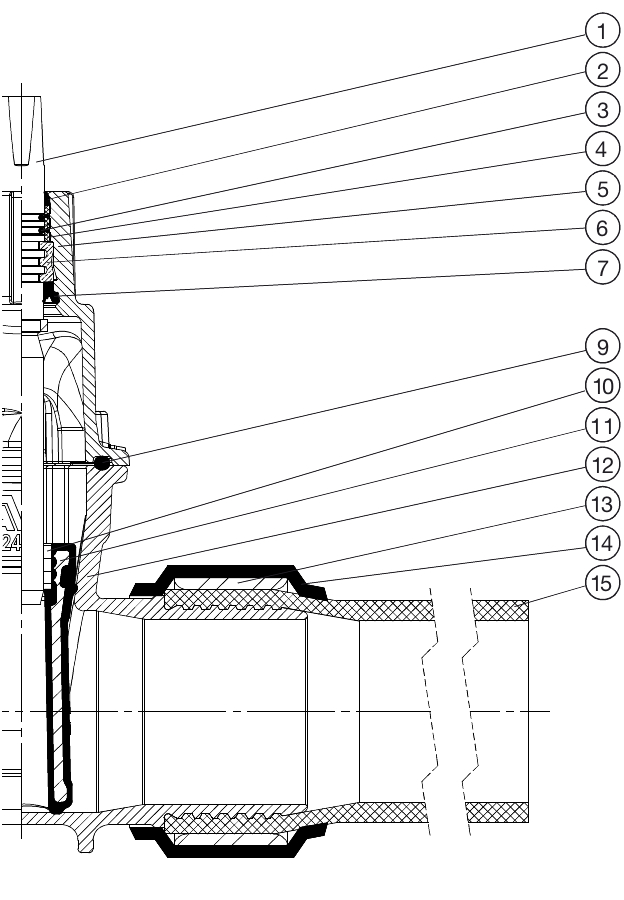

Componente

1. Ax Oțel inoxidabil 1.4104 (430F)
2. Inel raclor Cauciuc NBR
3. O-ring Cauciuc NBR
4. Lagăr Poliamidă
5. Capac Fontă ductilă GJS-500-7 (GGG-50)
6. Inel de sprijin Alamă DZR, CW602N
7. Garnitură tip manșetă Cauciuc EPDM
8. Șurub capac Oțel inoxidabil A2, etanșat cu ceară topită
9. Etanșare capac Cauciuc EPDM
10. Piuliță sertar Alamă DZR, CW626N
11. Sertar Fontă ductilă, încapsulată cu EPDM
12. Corp Fontă ductilă GJS-500-7 (GGG-50)
13. Corp Oţel carbon
14. Furtun termocontractabil Plastic
15. Conductă PE

Aprobări

  • Test hidraulic conform EN 1074-1 și 2 / EN 12266.
  • Scaun: 1.1 x PN (bar). Corp: 1.5 x PN (bar). Test al cuplului de operare.
  • Aprobat conform DIN-DVGW Certificat NW-6202BN0114
  • Aprobare Belgaqua
  • Aprobat conform SVGW Certificat Nr. 0301-4608
  • Aprobare ACS-Franța
  • Aprobare ACS, Certificat 13 ACC NY 283

Standarde

  • Design conform EN 1074 partea 1 & 2, Design conform EN 1171
