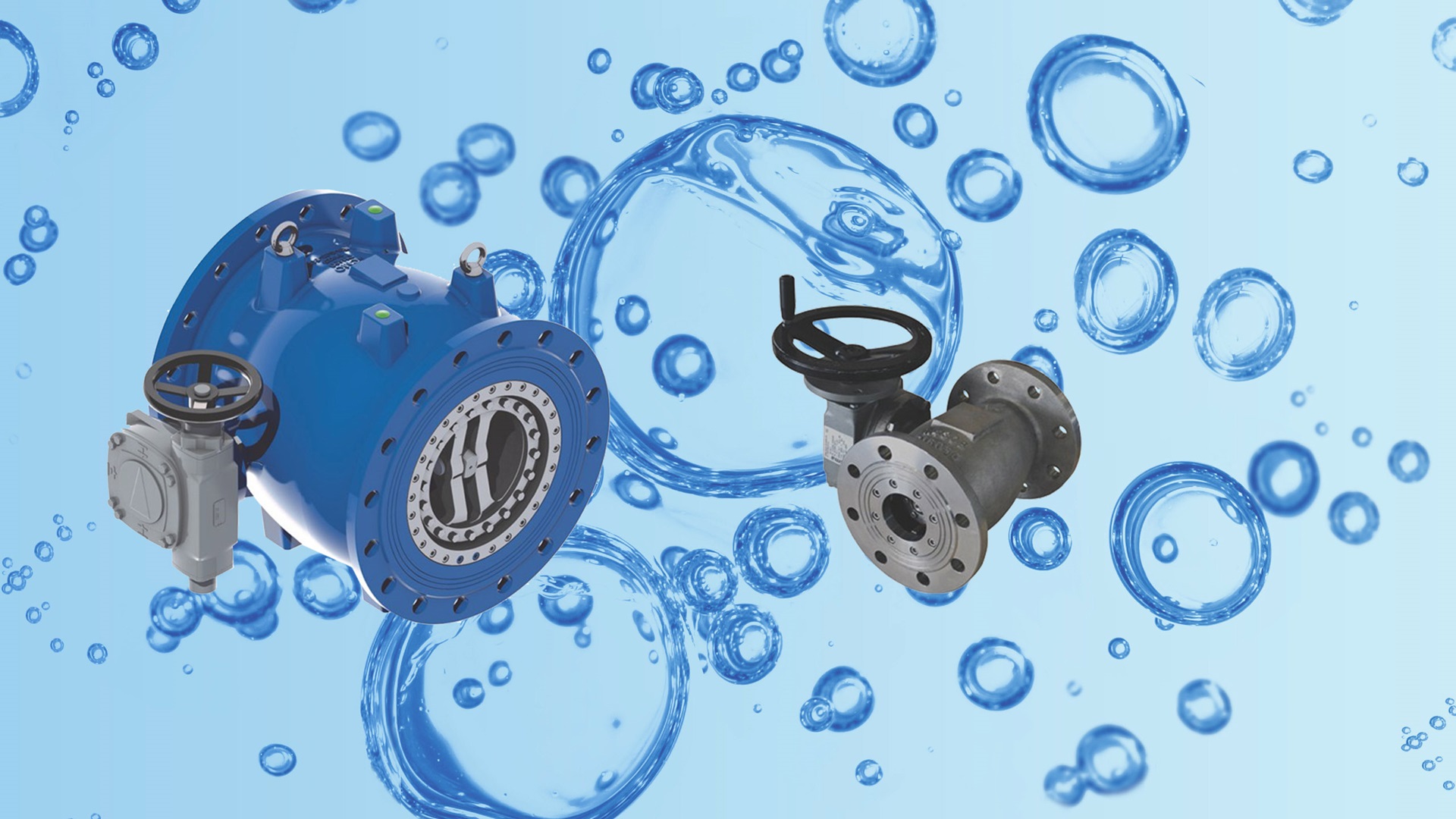

Noua gamă de vane inelare

Ne face plăcere să vă prezentăm gama noastră de vane inelare produse de AC.MO, companie italiană membră a grupului AVK 24-06-2019

Vanele inelare, denumite uneori vane cu piston, permit controlul și reglajul fin al debitului și a presiunii apei. Această precizie se realizează prin mișcarea fină a axului, care permite reductorului să deplaseze pistonul printr-o mișcare de alunecare către poziția de deschidere sau de închidere, în funcție de cerințele sistemului de comandă.

Vanele inelare AVK necesită un cuplu de operare foarte scăzut, deoarece pistonul se află întotdeauna într-un echilibru hidraulic cu forțe egale pe ambele părți, indiferent de poziția vanei. Această caracteristică reduce semnificativ costurile cu reductorul și cu dispozitivul de acționare.

Alte caracteristici:

  • Construcție monobloc a corpului
  • Componente interne și elemente de fixare din oțel inoxidabil
  • Toate componentele din fontă ductilă sunt acoperite cu un strat de rășină epoxidică de min. 250 μm
  • Două garnituri inelare (O-ring) etanșează arborele de acționare
  • Etanșarea principală se află în zona fără curgere de la ieșirea vanei
  • 4-6 ghidaje care reduc vibrațiile
  • Garnituri de etanșare din tehnopolimer (TPU) pentru rezistență ridicată la abraziune
  • Echilibrarea presiunii în camera interioară pentru un cuplu redus de operare

Gama standard este formată din:
Seria 872/00-001 - PN10/16, cu reductor, DN80-1600
Seria 872/00-002 - PN25, cu reductor, DN80-600
Seria 872/00-003 - PN40, cu reductor, DN80-600

La cerere, putem oferi vane inelare până la DN2000 și pentru PN64 sau PN100. Vanele inelare AVK pot fi folosite și pentru a asigura reglajul în conducte cu diametre mari și la presiuni mari. În plus, oferim o gamă de dispozitive opționale: acționări și pistoane/frâne hidraulice, precum și accesorii pentru prevenirea cavitației. Fiecare vană este pregătită conform datelor de operare reale și funcționează fără cavitație chiar și la diferențele de presiune mari.

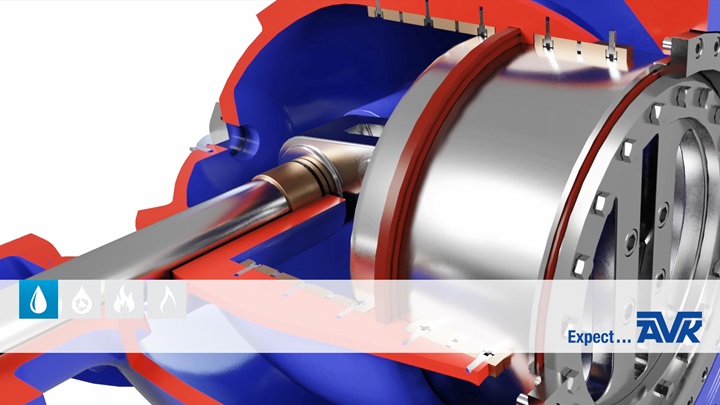

Animație pentru vane inelare AVK

Animație

Vane inelare

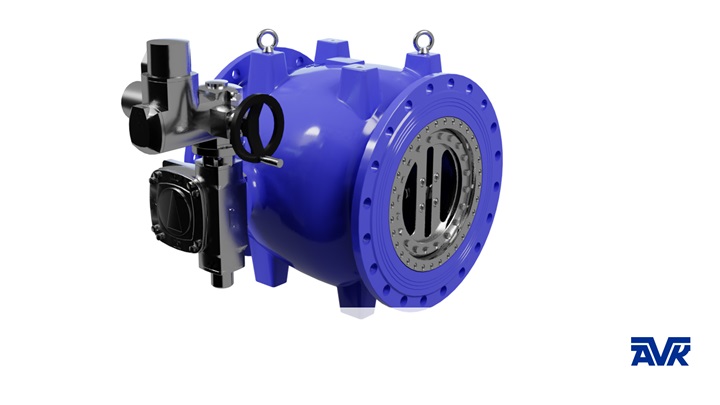

Caracteristicile și funcționarea vanei inelare seria 872
