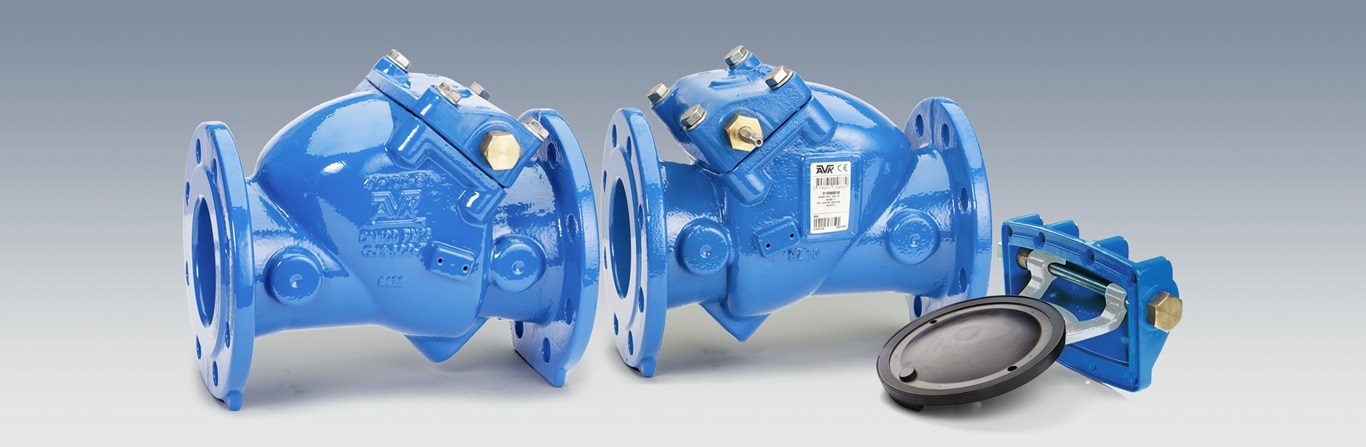

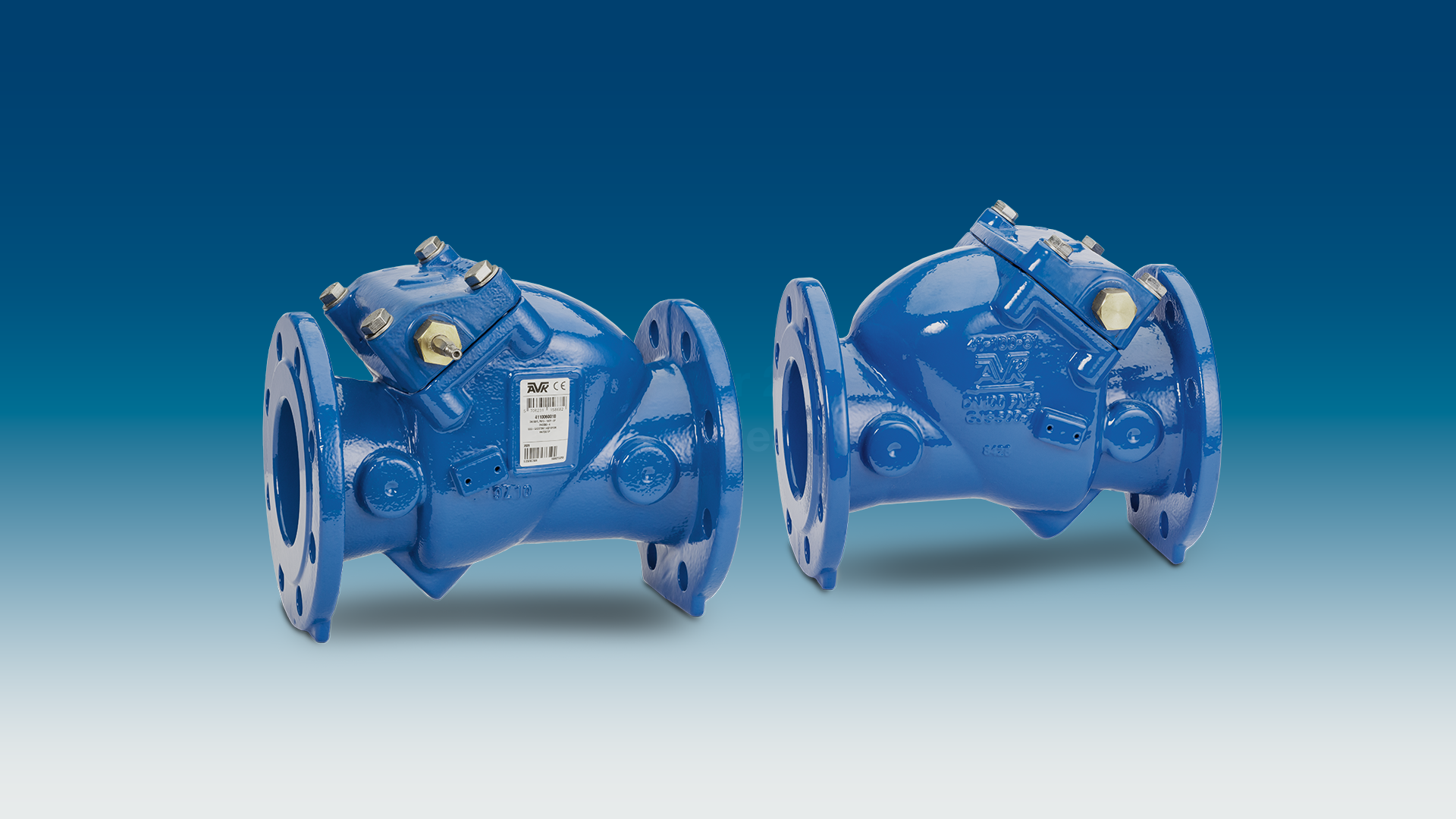

Vane de reținere cu clapetă pentru apă uzată
AVK își extinde gama de vane de reținere cu clapetă cu noi variante cu etanșare elastică, concepute pentru aplicații de apă uzată. 29-06-2026
Noile vane sunt proiectate cu disc din cauciuc NBR și ax din oțel inoxidabil 1.4404, ceea ce le face adecvate pentru ape uzate care conțin uleiuri, grăsimi și hidrocarburi, oferind în același timp o rezistență ridicată la coroziune.
Noile variante se bazează pe conceptul constructiv AVK pentru vanele de reținere cu clapetă, care și-a dovedit eficiența și fiabilitatea în exploatare.
Caracteristici constructive
- Secțiunea interioară integrală minimizează pierderile de sarcină
- Etanșarea cu elastomer asigură o închidere etanșă și fiabilă, iar greutatea redusă a discului necesită o forță minimă pentru deschiderea vanei
- Disc cu inserție din oțel, complet vulcanizat cu cauciuc și dotat cu o garnitură de tip manșetă pentru asigurarea unei etanșări optime
- Axul este montat în capac, permițând efectuarea operațiunilor de întreținere fără a fi necesară demontarea vanei din rețea
- Garnitura capacului este fixată într-o canelură între corp și capac și înconjoară șuruburile capacului, asigurând etanșeitate și protecție împotriva expulzării
- Acoperire epoxidică aplicată prin fuziune, cu grosimea de 250 μm
- Punctele de racord pe ambele părți ale scaunului vanei permit realizarea de prize pentru conectarea manometrelor, conductelor de by-pass, senzorilor de presiune etc.
Accesorii
- Pârghie și contragreutate: Permit verificarea vizuală a funcționării vanei, iar poziția contragreutății poate fi reglată pentru a obține o închidere lină pe suprafața de sprijin și o viteză optimă de închidere, contribuind la prevenirea fenomenului de lovitură de berbec.
- Pârghie și arc exterior: Soluția compactă care nu depinde de efectul gravitațional al contragreutății, fiind ideală pentru instalațiile cu spațiu limitat. Este varianta cu cea mai rapidă reacție și este adesea utilizată în instalații verticale, în aplicații cu presiune ridicată, contrapresiune insuficientă sau viteze mari de curgere.
- Protecție pentru pârghie și contragreutate: Oferă un nivel suplimentar de siguranță prin eliminarea riscului de accidentare și prin protejarea mecanismului împotriva intervențiilor neautorizate.
Documentație tehnică:
- Vană de reținere cu clapetă cu ax liber, NBR/1.4404, seria 41/60-004
- Vană de reținere cu clapetă cu ax izolat, NBR/1.4404, seria 41/61-004
