Supa Maxi™ - cuplaje universale rezistente la tracțiune

Supa Maxi™ stabilește un nou standard

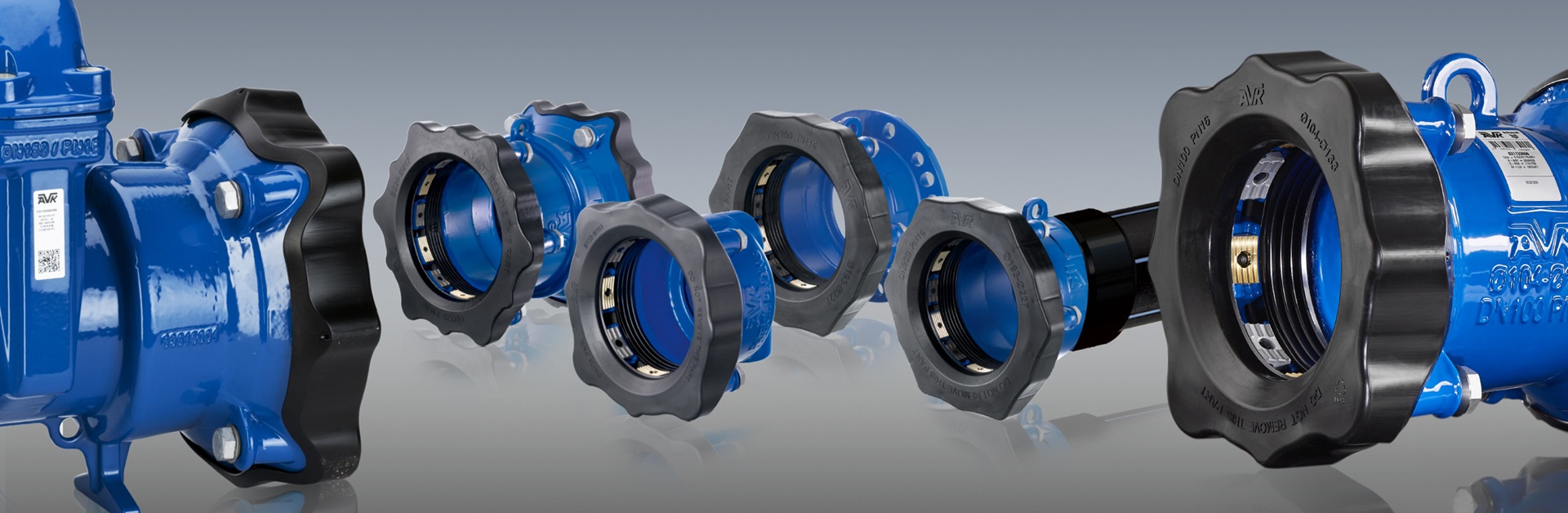

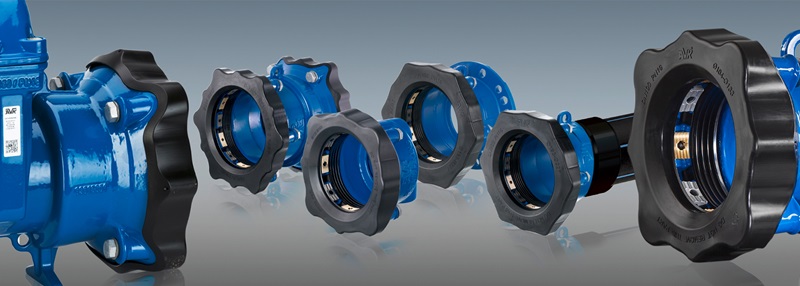

Soluția Supa Maxi™ cuprinde o gamă completă de cuplaje universale de largă toleranță și cu rezistență tracțiune în conformitate cu EN 14525 pentru apă, gaz și ape uzate. Cuplajele drepte și adaptoarele cu flanșă sunt disponibile pentru DN 50-600, cuplajele terminale pentru DN50-400, iar cuplajele în trepte și cele de tranziție sunt disponibile pentru DN50-300. În plus, la această gamă, se adaugă vanele sertar DN80-300 pentru apă și apă uzată. Sistemul patentat de etanșare SupaGrip™ are un design unic de prindere cu suport flexibil care asigură și menține etanșeitatea și rezistența la tracțiune indiferent de dimensiuni și de materialul din care sunt realizate conductele.

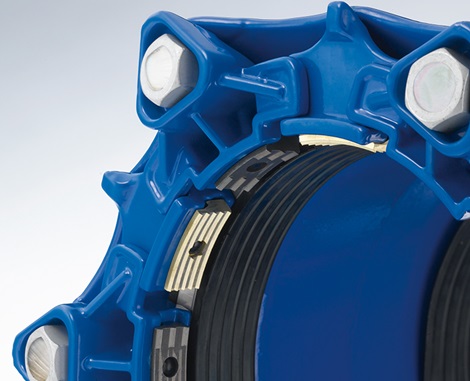

Consolă flexibilă cu suport metalic rigid

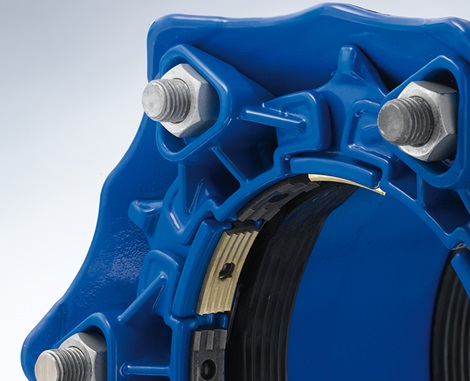

Sistemul SupaGrip™ asigură suport integral pentru garnitură, inclusiv pe dimensiunea minimă a conductei în intervalul de toleranță și chiar și atunci când este utilizat pe conducte ovale. Consola flexibilă este concepută să se contracte și să urmărească diametrul exterior al conductei. În consecință, ea servește ca un suport solid pentru garnitură și permite o deflexie completă până la o presiune de testare de 1,5 x PN.

Atunci când sunt strânse șuruburile, segmentele consolei și șuruburile se deplasează spre interior, asigurându-se etanșeitatea garniturii și fixarea conductei prin ghearele de prindere.

Rezistenţă la tracţiune pentru toate tipurile de conductă

Fixarea optimă și rezistența la tracțiune pentru toate materialele de conductă sunt asigurate prin intermediul a două gheare metalice din materiale diferite - alamă roșie pentru conducte PE și PVC și oțel inoxidabil călit pentru fontă, fontă ductilă, oțel, oțel inoxidabil, GRP și azbociment. Ghearele de prindere metalice sunt montate cu bolțuri pentru o durabilitate maximă. Materialele de înaltă calitate garantează faptul că rezistența la tracțiune și compresia garniturii nu se pierd în timp.

Design în conformitate cu EN 14525

Toate cuplajele AVK Supa Maxi™ sunt proiectate în conformitate cu cerințele de testare pentru PN16, ceea ce înseamnă că presiunea maximă de testare este de 1,5 x PN = 24 bar. Cuplajele DN50-300 au o aprobare EN 14525 pentru PN16 de la KIWA, ceea ce înseamnă că presiunea de testare aprobată pentru DN50-300 este de 1,5 x 16 + 5 = 29 bar în deflexie unghiulară maximă. Pentru DN350-600, aprobarea KIWA în conformitate cu EN 14525 PN10 este în curs de obținere, ceea ce înseamnă că presiunea de testare aprobată pentru domeniul DN350-600 este de 1,5 x 10 + 5 = 20 bar,  în deflexie unghiulară maximă. Mai multe detalii în această secțiune

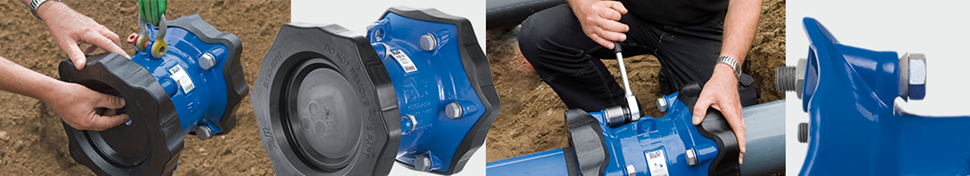

Timp redus de instalare

Cuplajele permit o deviaţie unghiulară de ± 4° pe fiecare parte (în total 8°) până la presiunea maximă de PN16. Toleranțele mari ale adâncimii de pătrundere a conductei permit o instalare simplă fără a fi necesară ajustarea precisă. Toate cuplajele cu o greutate mai mare de 10 kg sunt proiectate cu un inel de ridicare, permițând manipularea sigură și ergonomică.

Vana sertar cu capete Supa Maxi™ oferă o siguranță suplimentară deoarece este ușor să opriți apa în cazul unei reparații sau înlocuiri a conductei într-o etapă ulterioară.

Design optimizat al șuruburilor

Designul șuruburilor este optimizat pentru asamblarea simplă și rapidă. Numărul de șuruburi este menținut la un minim absolut, toate fiind șuruburi standard de flanșă care nu necesită unelte speciale. Șuruburile și piulițele sunt acoperite cu strat anti-fricțiune pentru a preveni uzura prin frecare. Șuruburile sunt strânse dinspre interior pentru a ușura asamblarea atunci când spațiul este limitat. Toate filetele șuruburilor sunt protejate de capacul de protecție permanent. Piulițele sunt încorporate în suport și acoperite cu un capac de protecție pentru a se asigura că nu vor cădea la manevrare. Restrângerea șuruburilor nu este necesară datorită sistemului de etanșare SupaGrip™ din metal.

Capace permanente de protecție

În timpul manipulării, piesa centrală a capacului de protecție acoperă ghearele de fixare și împiedică depunerea murdăriei în interiorul cuplajului. Când piesa centrală este înlăturată, cuplajul este pregătit pentru instalare.

Materiale de înaltă calitate

  • Cuplajele au corpul din fontă ductilă și consola din oțel turnat acoperite cu strat epoxy conform DIN 3476-1 și EN 14901 și cu aprobare GSK.
  • Garniturile din cauciuc EPDM sunt aprobate NF și DVGW pentru aplicațiile de apă potabilă, iar cele din cauciuc NBR sunt aprobate DVGW și Gastec.
  • Șuruburile și șaibele sunt din oțel inoxidabil A2 în variantă standard și opțional din oțel inoxidabil A4. Piulițele sunt din oțel inoxidabil rezistent la acizi A4.
  • Segmentele de prindere sunt din RG5 și din oțel inoxidabil călit, fixate cu bolțuri din poliamidă.
  • Capace permanente de protecţie din PE reciclabil de culoare neagră în cazul aplicațiilor de apă potabilă și apă reziduală și de culoare galbenă în cazul aplicațiilor de gaz.

Studiu de caz

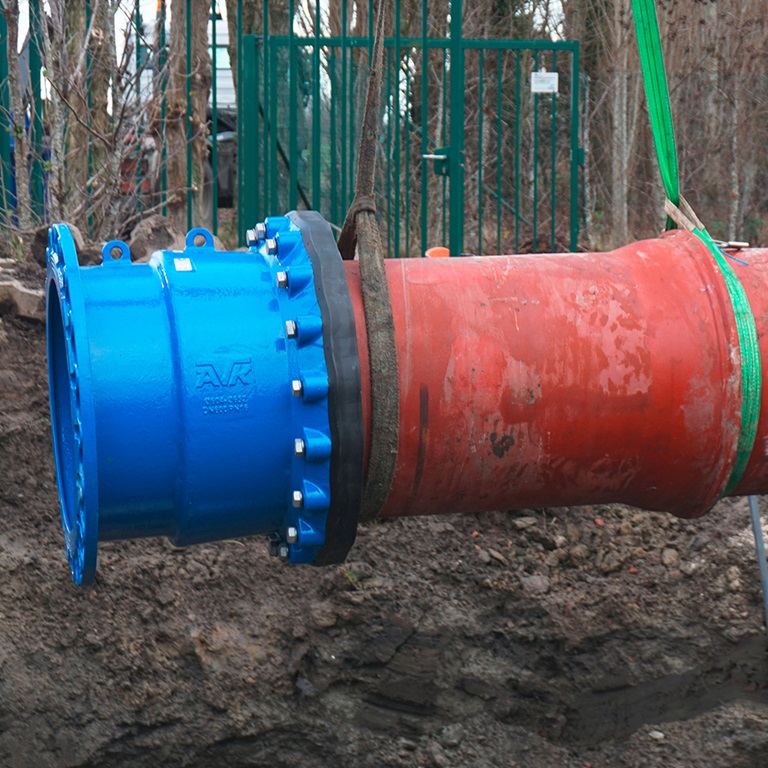

Cuplaje Supa Maxi™ pentru reabilitarea rețelelor de protecție împotriva incendiilor

Supa Maxi™ este un cuplaj cu caracteristici care îi permit utilizarea în diverse tipuri de instalații.
Alte studii de caz

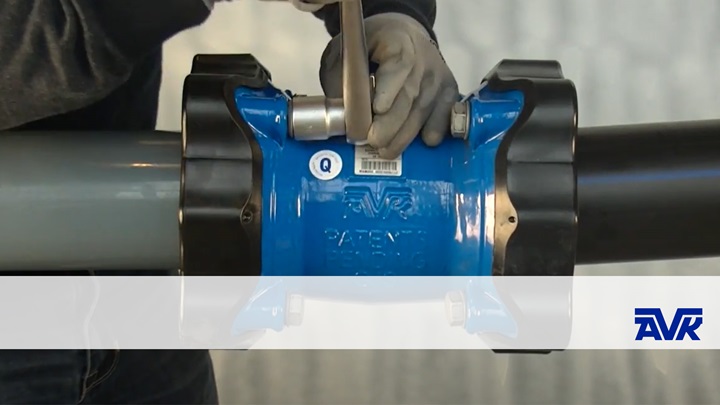

Animație

Supa Maxi™

Caracteristicile cuplajelor universale rezistente la tracțiune Supa Maxi™ seria 63X

Broșură

Cuplaje și adaptoare AVK

Detalii despre gama AVK de cuplaje universale și dedicate, adaptoare cu flanșă și capete de conductă concepute pentru o instalare ușoară.
