Tijele de extensie AVK pentru vane - sigure și ușor de utilizat!

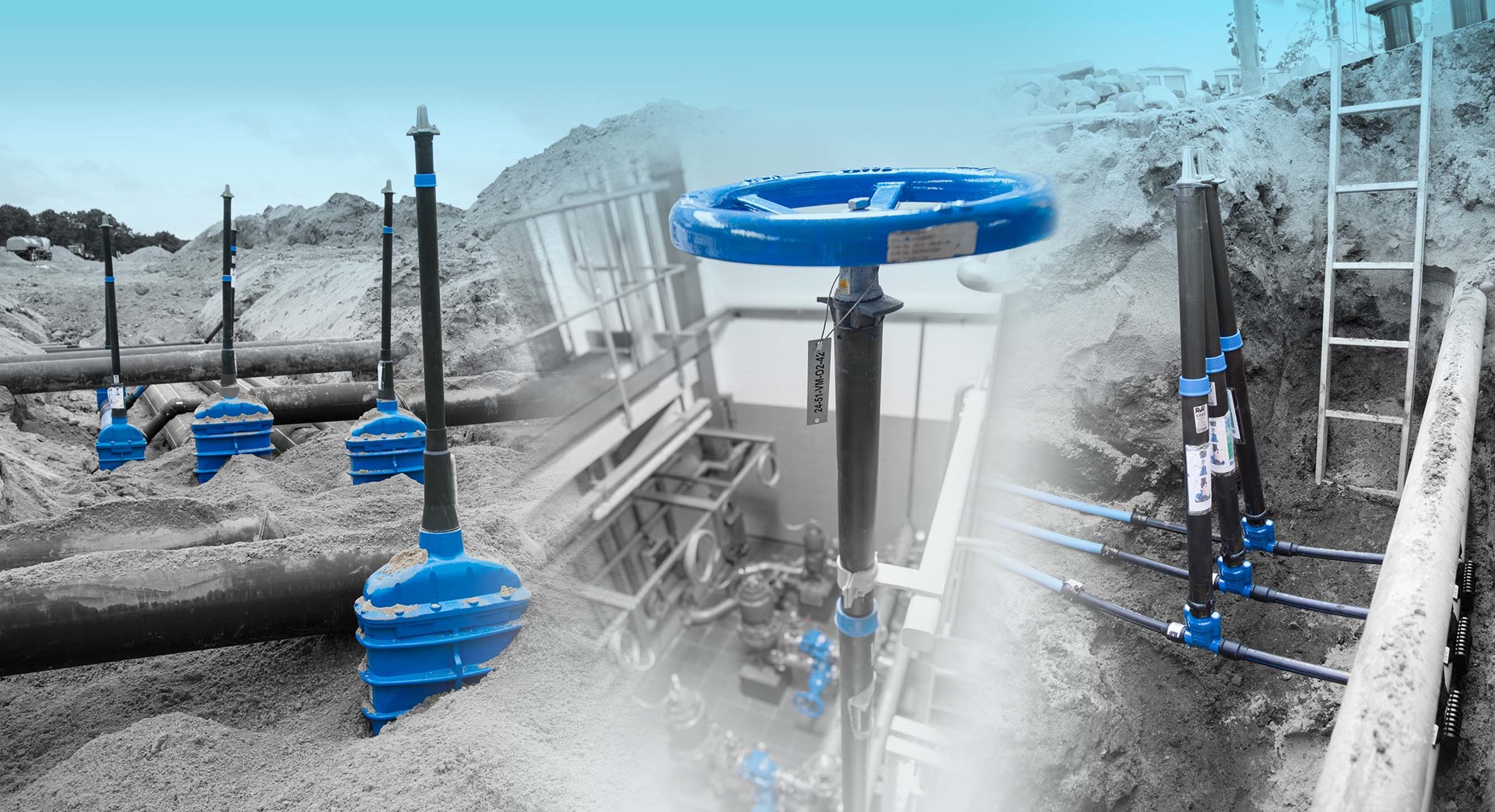

Tijele de extensie sunt utilizate pentru operarea vanelor instalate îngropat sau deasupra solului în locuri greu accesibile. Tijele de extensie AVK sunt ușor de utilizat și sunt fabricate din materiale rezistente la coroziune pe echipamente de producție de ultimă generație complet automatizate pentru a asigura o calitate uniformă și de lungă durată.
Ușurință în utilizare și durabilitate
Tijele de extensie AVK sunt proiectate pentru a fi ușor de utilizat, lungimea lor putând fi ajustată cu ușurință la locul montării. Operarea ușoară a vanelor este asigurată de capacele inferioare ale tijelor de extensie, care protejează axul vanelor de impurități și le permit să se rotească liber, precum și de durabilitatea și de calitatea superioară și uniformă a tijelor de extensie.
Tijele de extensie standard sunt proiectate cu tuburi exterioare și capace inferioare din PE, cu adaptoare de cheie în partea superioară și adaptoare pentru ax în partea inferioară din oțel inoxidabil turnat și cu tije interioare din oțel galvanizat. Tija interioară se fixează prin presare la cheia din partea superioară și la adaptorul din partea inferioară pentru protecția anticorozivă a tubului. Tijele de extensie sunt testate cu un cuplu de torsiune de până la 675 Nm (în funcție de dimensiune) pentru a asigura durabilitatea.

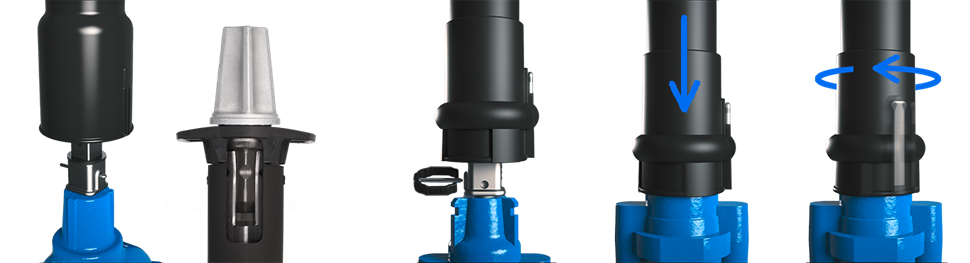

Tijele de extensie AVK pentru robineții de concesie au ca particularitate un proces de montare în trei pași "Safe Click", în care clema rapidă asigură conexiunea dintre axul robinetului și adaptorul inferior al tijei de extensie și permite montarea și demontarea fără a fi necesare alte unelte.

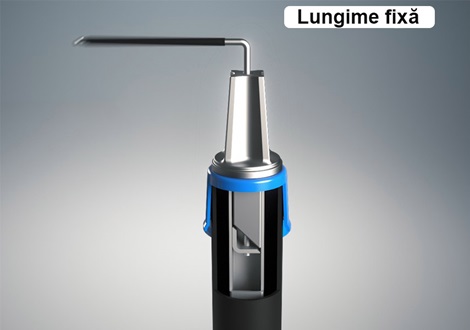

Tije de extensie cu lungime fixă pentru vane cu sertar și robineți de concesie
Tijele de extensie cu lungime fixă sunt utilizate de obicei atunci când distanța dintre vană și nivelul solului este cunoscută. Chiar și în acest caz, scurtarea rapidă și ușoară a tijei de extensie este posibilă datorită designului patentat AVK cu un șurub care facilitează ajustarea lungimii prin simpla utilizare a unui ferăstrău.
Tijele de extensie sunt disponibile în variantele 800, 1000, 1500, 2000 și 3000 mm, corespunzând distanței de la partea superioară a conductei până la partea superioară a cutiei stradale montată deasupra tijei de extensie.
Tije de extensie standard cu lungime fixă
Seria 04/05-001 pentru robineți de concesie DN25-50 - adaptor cu cheie #14-22
Seria 04/F-001 pentru robineți de concesie DN25-50 - adaptor cu cheie #14.7
Seria 04/06-001 pentru robineți de concesie DN25-50 - adaptor cu cheie #23-32
Seria 04/02-001 pentru vane cu sertar DN40-400 - adaptor cu cheie #23-32
Seria 04/F-010 pentru vane cu sertar DN40-400 cu piuliță pentru cheie de tip american - adaptor cheie #23-32

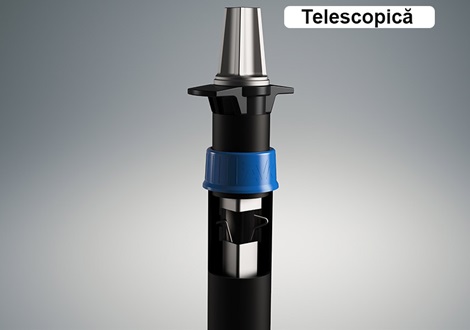

Tije de extensie telescopice pentru vane cu sertar și robineți de concesie
Tijele de extensie telescopice sunt utilizate în mod obișnuit atunci când distanța dintre vană și nivelul solului nu este cunoscută și va fi necesară ajustarea lungimii tijei de extensie după instalare.
Partea superioară este prevăzută cu urechi care pot fi fixate în cutiile stradale și în plăcile de suport AVK . Un arc de blocare previne căderea piesei telescopice în timpul instalării, deoarece creează frecare în tubul interior și este fixat atunci când tija de extensie este trasă până la lungimea maximă. Manșonul central de culoare albastră previne pătrunderea impurităților între cele două tuburi exterioare din PE.
Tijele de extensie sunt disponibile cu lungimi telescopice de la 450-700 mm până la 2850-5250 mm. În fișele tehnice individuale de mai jos sunt prezentate gamele de lungimi și distanțele de la partea superioară a conductei până la partea superioară a cutiei stradale pentru fiecare lungime telescopică.
Tije de extensie telescopice standard
Seria 04/F-009 pentru robineți de concesie DN 25-50 - adaptor cu cheie #14-22
Seria 04/08-001 pentru robineți de concesie DN 25-50 - adaptor cu cheie #23-32
Seria 04/F-004 pentru robineți de concesie DN 25-50 - adaptor cu cheie #14.7, conform DVGW 336
Seria 04/F-006 pentru robineți de concesie DN 25-50 - adaptor cu cheie #14-22, pentru robinete cu capac Ø55
Seria 04/04-001 pentru vane cu sertar DN50-400 și DN450-600 cu axul vanei Ø40 - adaptor cheie #23-32
Seria 04/F-016 pentru vane cu sertar DN450-600 cu axul vanei Ø30 - adaptor cheie #23-32
Seria 04/04-002 pentru vane cu sertar DN50-600 cu piuliță pentru cheie de tip american - adaptor cheie #23-32

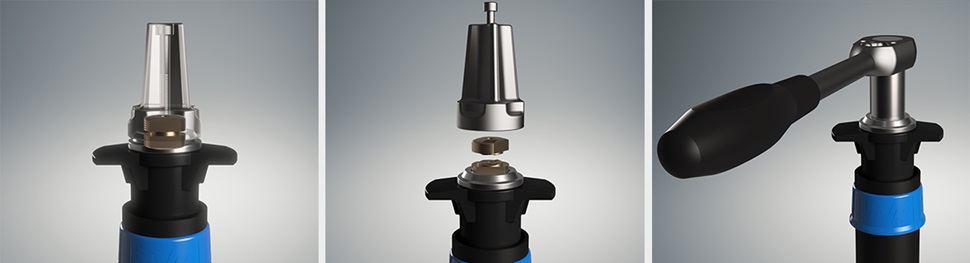

Tije de extensie telescopice cu punct de rupere
Oferim, de asemenea, tije de extensie cu punct de rupere în zona adaptorului pentru cheia de operare. Zona de rupere previne deteriorarea vanei și a tijei de extensie dacă se aplică o forță prea mare la operare. În astfel de cazuri, piulița de rupere din alamă ECO BRASS se va rupe. Piulița este ușor de înlocuit și, chiar și în aceste condiții, tija de extensie poate fi în continuare operată cu ajutorul unei chei tubulare #20. Sunt disponibile seturi de piese de schimb care conțin: o piuliță de rezervă și un șurub cu locaș hexagonal.
Seria 04/F-011 pentru vane cu sertar DN40-400, cu zonă de rupere - adaptor cheie #23-32
Seria 04/F-017 pentru vane cu sertar DN450-600, cu zonă de rupere - adaptor cheie #23-32
Mai multe detalii despre vanele cu sertar pană AVK pot fi accesate în această secțiune.
Tije de extensie telescopice pentru vane cu disc fluture dublu excentric

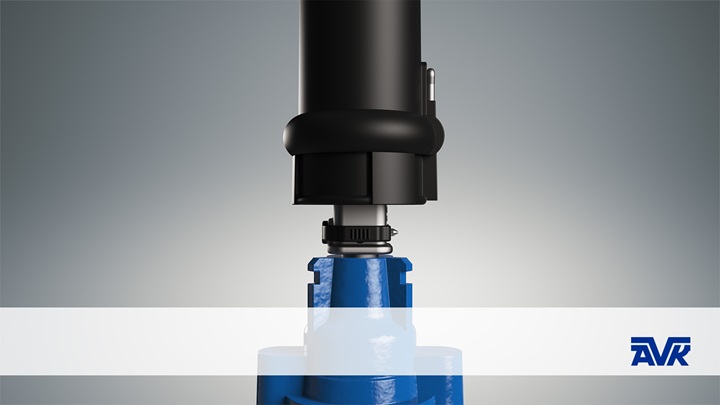

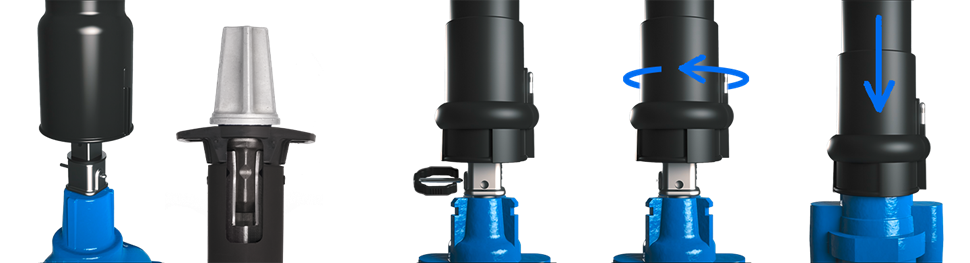

Variantele pentru vanele fluture dublu excentrice oferă aceleași caracteristici de bază ca și cele pentru vanele cu sertar pană. Singurele diferențe constau în faptul că sunt proiectate cu un capac inferior special care încapsulează axul reductorului montat pe vană și că tija de extensie este montată cu ajutorul unei cleme rapide, precum cea utilizată pentru robineții de concesie. Tijele de extensie sunt disponibile în patru lungimi: 450-700, 650-1100, 1050-1750 și 1700-2900 mm pentru vane fluture DN200-600 și DN600-1200.
Seria 756/7-002 tije de extensie telescopice pentru vane fluture cu disc dublu excentric
Mai multe detalii despre vanele cu sertar pană AVK pot fi accesate în această secțiune.
Tije de extensie telescopice pentru vane cu obturator sferic din PE
Variantele pentru vanele cu bilă oferă aceleași caracteristici ca și tijele de extensie telescopice pentru vanele cu sertar, iar ca element opțional oferim plăcuțe indicatoare cu inscripțiile “1/4 turn”, "Ball valve" și "Open—Close” și cu indicarea în culori a aplicației pentru care este proiectat robinetul: galben pentru gaz, albastru pentru apă și verde pentru ape reziduale.
Tijele de extensie sunt disponibile în patru lungimi: 450-700, 650-1100, 1050-1750 și 1700-2900 mm pentru diametre exterioare ale vanelor de 20-63 mm, 80 mm, 110-125 mm și 160-180 mm.
Seria 04/F-031 tije de extensie telescopice pentru robineți cu bilă
