Vane pentru baraje, rezervoare și hidroenergie
Grupul AVK produce o gamă largă de vane de înaltă calitate pentru controlul evacuării și vane de protecție pe care le oferă alături de o selecție de alte tipuri de vane din producția proprie sau a unor parteneri de încredere atent selectați.
AVK este un producător de talie mondială de vane pentru industria apei și multe dintre companiile noastre au expertiză în fabricarea de vane și stavile specializate utilizate în proiecte de infrastructură pentru baraje, rezervoare și hidroenergie. Orbinox are un istoric dovedit în livrarea de soluții personalizate pentru proiecte la nivel global în ultimii 40 de ani. Glenfield contribuie cu peste un secol de experiență în acest segment, unul dintre primele sale proiecte datând din anul 1913. În prezent oferă soluții durabile fabricate în unitatea noastră de producție de vane mari, dotată cu tehnologie de ultimă generație. AC.MO completează oferta cu o gamă largă de vane inelare, iar portofoliul extins de produse AVK pentru alimentarea cu apă întregește gama.
Mai jos găsiți o scurtă descriere a produselor fabricate de AVK inclusiv linkuri către fișele tehnice pentru fiecare produs.
- Vane pentru controlul evacuării: vane conice, vane de descărcare imersate și vane inelare
- Stăvilare radiale
- Stăvilare cu role
- Batardouri
- Stăvilare
- Vane de protecție : vane fluture, vane cuțit, vane de închidere cu capac și vane sertar
- Vane de reținere cu clapetă: vane de reținere cu disc înclinat și vane de reținere cu amortizor
- Vane pentru reglaj: vane inelare și vane cu plutitor
- Vane de aerisire
- Compensatori de montaj

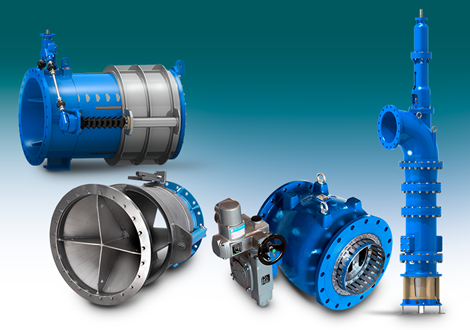

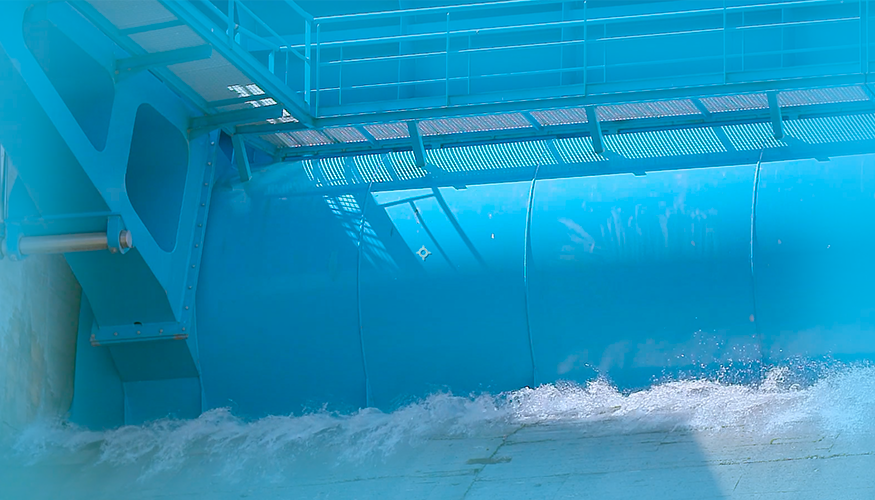

Vane pentru controlul evacuării
Vanele pentru controlul evacuării sunt proiectate atât pentru a regla debitul evacuat din baraje, rezervoare și sisteme de by-pass hidroenergetice, cât și pentru a disipa în siguranță energia cinetică conținută în volume mari de apă cu curgere rapidă.
Vanele de descărcare cu con fix evacuează un jet de apă cu formă tubulară direct în atmosferă. Vanele de evacuare submersate evacuează un jet sub nivelul apei, într-un bazin de disipare. Vanele cu inelare sunt utilizate de regulă ca vane de control, dar pot fi folosite și pentru evacuarea în atmosferă. Toate cele trei tipuri de vane pot fi utilizate pentru închiderea sau reglarea prizelor de fund și a prizelor intermediare ale barajelor și rezervoarelor, precum și în sistemele de by-pass ale turbinelor hidroelectrice.
Toate cele trei tipuri de vane sunt eficiente, robuste și recunoscute prin decenii de exploatare, ceea ce le face componente esențiale în baraje, rezervoare și alte infrastructuri critice de apă din întreaga lume.

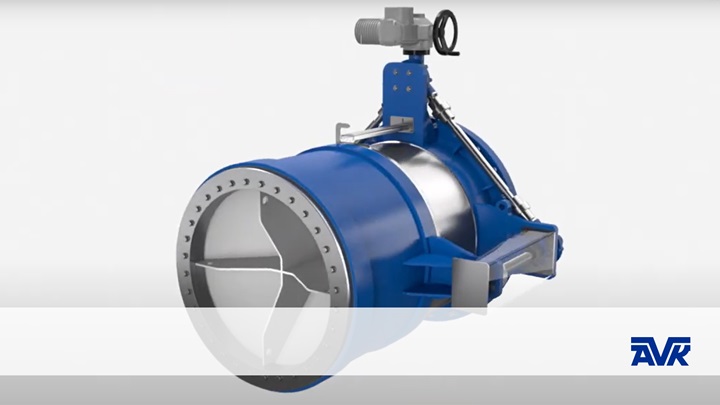

Vane de descărcare cu con fix
Vanele cu con fix sunt vane pentru controlul evacuării, care eliberează un jet de apă în formă de con. Din acest motiv, aceste vane sunt cunoscute și sub denumirea de vane cu jet în formă de con gol sau vane de dispersie a jetului. De asemenea, sunt denumite vane cu manșon sau vane Howell-Bunger, numite după cei care au dezvoltat un astfel de design cu con fix în anii 1930. Deoarece evacuarea se face direct în atmosferă, orice fenomen de cavitație apare în aer, fără a deteriora vana, iar energia cinetică a apei este absorbită și disipată prin presiunea atmosferică ambiantă, înainte ca apa să cadă sub formă de ploaie sau să fie direcționată sub formă de jet, într-un bazin de disipare din aval. Vanele cu con fix sunt vane de reglare cu caracteristică liniară, care pot funcționa la orice grad de deschidere (>10%), ceea ce le face excelente pentru reglaj și pentru evacuare. De asemenea, aceste vane pot gestiona viteze/debite mult mai mari (până la 25 m/s) decât alte tipuri de vane de control, ceea ce înseamnă că pot fi folosite dimensiuni mai mici pentru același debit, nu necesită montarea într-un cămin de vane și sunt foarte ușor de operat și întreținut.
Vanele de evacuare cu con fix tip CH pot fi adaptate pentru a corespunde condițiilor specifice de funcționare ale fiecărei aplicații. Sunt disponibile dimensiuni de până la DN3000, pentru sarcini hidraulice de până la 400 m coloană de apă (mCA), sunt realizate din oțel carbon sau diferite grade de oțel inoxidabil, cu acționare manuală, electrică sau hidraulică. Principiul de funcționare al acestui model este prezentat în animația din partea de jos a acestei pagini.
→ Seria 1425 vane de evacuare cu con fix, tip CH
Vanele de evacuare cu con fix AVK seria 857 (design Glenfield) sunt proiectate cu un corp turnat dintr-o singură piesă din fontă ductilă, pentru rigiditate ridicată, și cu un manșon din oțel inoxidabil rezistent la acizi, precum și componente din fontă ductilă acoperite cu rășină epoxidică, pentru o rezistență ridicată la coroziune. Acest design standard PN16 este disponibil în dimensiuni DN200–2200, cu reductor manual, acționare electrică sau hidraulică.
→ Seria 857 vane de evacuare cu con fix
Vane de descărcare imersate
Vanele de descărcare imersate AVK (design Glenfield) asigură controlul evacuării într-un spațiu de instalare foarte compact, cu o disipare a energiei sigură, mult mai silențioasă și prietenoasă cu mediul. Vanele sunt turnate din fontă ductilă și proiectate cu corp acoperit cu rășină epoxidică, cu porturi din bronz, precum și cu componente interne din oțel inoxidabil, pentru o rezistență ridicată la coroziune. Sunt disponibile pentru dimensiuni între DN200–1600 pentru clasa de presiune PN16 și între DN600–1000 pentru PN25 și pot fi echipate cu acționare electrică sau cu reductor.
→ Seria 856 vane de descărcare imersate
Vane inelare (vane tip piston)
Vanele inelare sunt proiectate pentru limitarea și controlul presiunii și debitului pentru presiuni diferențiale mari și debite moderate. De asemenea, pot fi utilizate ca vane de evacuare cu descărcare în atmosferă, însă sunt limitate la debite de până la 10 m/s și nu disipează energia – produc un jet concentrat, ideal pentru dirijarea pe distanțe lungi de-a lungul unei conducte sau galerii. Vanele inelare sunt ideale pentru reglarea continuă a debitului din prize intermediare către pasaje pentru sisteme de irigații sau conducte care duc la stații de tratare a apei etc. Sunt disponibile până la DN2500 și până la PN40 pentru dimensiunile mai mici. Dimensiunile până la DN150 sunt fabricate standard din oțel inoxidabil, iar dimensiunile mai mari sunt realizate din fontă ductilă, acoperită cu rășină epoxidică aplicată prin fuziune.
→ Seria 872 vane inelare

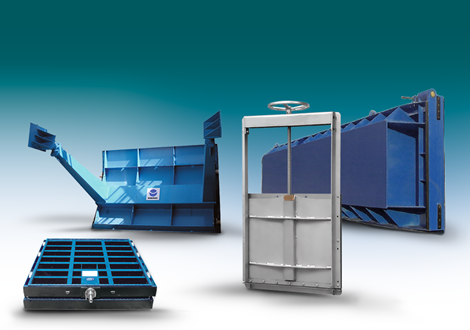

Stăvilare radiale
Stăvilarele radiale sunt instalate, de regulă, în canale și în deversoarele barajelor, ca elemente de control al nivelului apei sau ca elemente de reglare și evacuare pentru golirile de fund. Stăvilarele radiale sunt alcătuite dintr-un panou curbat, sub formă de sector circular, realizat din construcție sudată mecanic, care etanșează cu ajutorul unor profile din elastomer fixate pe panou și care vin în contact cu părți fixe înglobate în structura de beton. Pentru deschiderea sau închiderea stăvilarului este necesară o mișcare minimă, ceea ce conduce la cerințe reduse privind forța de ridicare. Printre avantaje se numără acționarea rapidă, capacitatea mare de evacuare și operarea sigură și simplă.
Stăvilarele radiale tip CT, sunt fabricate din oțel carbon și sunt proiectate în funcție de condițiile specifice de exploatare ale fiecărei aplicații. Stăvilarele utilizate în canale și în deversoarele barajelor sunt etanșe pe 3 laturi (laterale și la bază) și sunt proiectate să suporte deversări peste coronament, susținând sarcini hidraulice echivalente cu înălțimea maximă a stăvilarului plus deversarea specificată în fiecare caz. Stăvilarele utilizate ca elemente de reglare și evacuare pentru golirile de fund ale barajelor sunt etanșe pe 4 laturi și sunt proiectate pentru sarcini hidraulice de până la 100 mCA.
→ Seria 1428 stăvilare radiale, tip CT
Stăvilare cu role
Stăvilarele cu role sunt utilizate în mod normal pentru obturarea deschiderilor mari și pentru sarcini hidraulice ridicate. Ele sunt folosite frecvent în turnuri de priză de apă, la intrările barajelor și ca mecanisme de protecție în centralele hidroelectrice, unde pot fi utilizate și ca mecanisme de reglare pentru conexiunea turbinei la rețea. Stăvilarul este alcătuit dintr-o structură robustă, ranforsată, realizată din elemente sudate, fiind ghidat de un sistem lateral cu role care reduce sarcinile de operare. Stăvilarele cu role sunt fabricate din oțel carbon (sau oțel inoxidabil) și sunt proiectate în funcție de condițiile specifice de exploatare ale fiecărei aplicații. Acestea pot suporta sarcini hidraulice de până la 100 mCA și sunt disponibile cu acționare hidraulică sau electrică.
→ Seria 1429 stăvilare cu role, tip MV
Batardouri
Batardourile sunt bariere modulare, demontabile, utilizate pentru controlul debitului apei în structuri hidraulice precum baraje, rezervoare, deversoare și centrale hidroelectrice. De obicei sunt realizate din aluminiu sau oțel și sunt stivuite vertical în ghidaje încorporate în pereți din beton. Funcția lor principală este de a bloca sau devia temporar apa, permițând efectuarea lucrărilor de întreținere, inspecție sau ajustări operaționale, fără a fi necesare stăvilare sau vane permanente.
Batardourile sunt proiectate pentru instalații în canale deschise din stații de epurare, sisteme de irigații, lucrări hidrotehnice și centrale hidroelectrice. Panoul mobil este format din mai multe elemente (grinzi/batardouri) care se suprapun unele peste altele în cadrul de ghidare. Prin adăugarea sau îndepărtarea elementelor, utilizatorul poate controla debitul într-un canal. Sistemul de etanșare este integrat atât pe laterale, cât și în zona inferioară a fiecărui element. Cadrul este, de regulă, înglobat în beton, dar poate fi proiectat și pentru montaj pe perete sau montaj frontal într-un canal existent. Batardourile tip SL sunt fabricate din oțel inoxidabil, iar batardourile tip SA sunt fabricate din aluminiu. În plus, stăvilarele tip AG sunt disponibile la cerere.
→ Seria 772/83 batardouri, tip SL
Stăvilare
Stăvilarele sunt proiectate pentru izolarea și controlul debitului în conducte, canale și rezervoare. Acestea sunt utilizate în mod frecvent în stații de tratare a apei și a apelor uzate, dar sunt larg răspândite și în sisteme de protecție împotriva inundațiilor și în sisteme de irigații, deoarece oferă o soluție fiabilă și rentabilă pentru izolarea și reglarea debitelor.
Stăvilarele sunt fabricate din oțel carbon sau oțel inoxidabil și sunt concepute pentru durabilitate în medii dure de exploatare, având pierderi reduse, o construcție robustă și un design modular care permite personalizarea facilă. Designul sistemului de etanșare cu auto-reglare asigură o operare ușoară. Sunt disponibile acționări manuale, electrice sau hidraulice. Stăvilarele de perete au formă pătrată sau dreptunghiulară, cu etanșare pe toate cele patru laturi și sunt bidirecționale până la dimensiunea de 1200 × 1200 mm. De asemenea, gama include stăvilare tip clapetă oscilantă cu secțiune rotundă sau dreptunghiulară.
→ Seria 772/6X stăvilare, tip MU
Vane de protecție
Vanele de protecție sunt vane de închidere de urgență pentru viteze mari și vane de întreținere, instalate în amonte de vanele pentru controlul evacuării. Aceste vane funcționează ca dispozitive primare de izolare, fiind proiectate să oprească fluxul de apă în conducte de diametru mare și structuri de priză, fie pentru asigurarea siguranței operaționale, fie pentru a facilita lucrările de întreținere ale echipamentelor din aval.

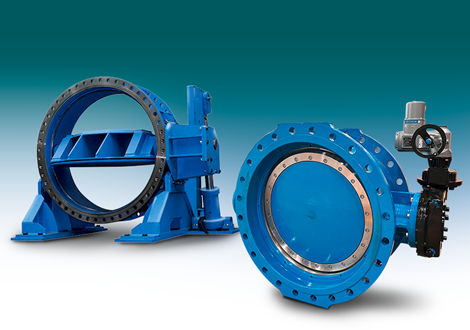

Vane fluture
Vanele fluture sunt utilizate pe scară largă în baraje, rezervoare și instalații hidroelectrice. Designul lor compact și operarea cu rotație de sfert de cursă le fac eficiente din punct de vedere al costurilor și ideale pentru instalații unde spațiul este limitat și este necesară o închidere rapidă. Oferim o gamă extinsă de vane fluture dublu excentrice, adaptate pentru a satisface cerințele aplicațiilor cu presiuni/viteze ridicate și diametre mari.
Vanele fluture dublu excentrice tip MB, sunt proiectate pentru condiții specifice de exploatare, suportând viteze ale lichidului de până la 10 m/s, fiind utilizate ca vane de protecție, ca vane principale de admisie în centralele hidroelectrice sau ca vane de siguranță / vane de închidere de urgență, instalate de obicei în amonte de vanele pentru controlul evacuării la ieșirile barajelor și rezervoarelor. Acestea pot fi fabricate până la DN3500, într-o varietate de materiale adaptate cerințelor specifice și sunt disponibile cu acționare hidraulică, electrică sau manuală.
→ Seria 1427 vane fluture dublu excentrice, tip MB
Vanele fluture dublu excentrice AVK sunt proiectate pentru închidere etanșă și sunt disponibile până la DN3200 pentru clase de presiune de până la PN25. Discul ușor înclinat, designul optimizat al etanșării, designul unic al prinderii axului și zonele de capăt ale axului protejate anticoroziv sunt caracteristici care depășesc standardele pieței.
→ Seria 756 vane fluture dublu excentrice

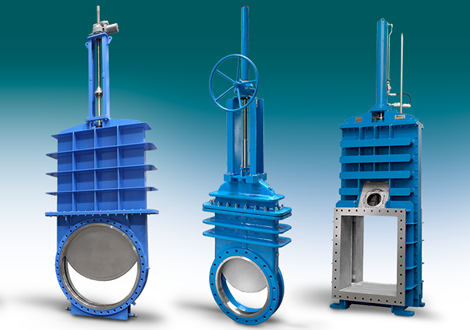

Vane cuțit pentru închidere la presiuni și viteze ridicate
Vanele cuțit pentru presiuni ridicate sunt ideale pentru conducte cu diametre mari în care volumele și vitezele mari de curgere trebuie controlate cu precizie. Acestea sunt deosebit de eficiente pentru fluide care conțin solide în suspensie, fiind astfel potrivite pentru baraje, rezervoare și aplicații similare. Designul asigură pierderi minime de presiune, iar construcția compactă oferă cuplu redus de operare și o instalare facilă – caracteristici ideale pentru proiecte de infrastructură de mare anvergură.
Vanele cuțit fabricate tip WS sunt disponibile până la DN4000. Acestea sunt prevăzute cu un sertar prelucrat mecanic, cu muchie ascuțită, care asigură etanșeitate completă în condiții de curgere solicitante. Construcțiile sunt adaptate cerințelor specifice de presiune, temperatură și viteză. Sunt disponibile diverse configurații privind materialele, sistemele de etanșare, standardele de flanșă, tipurile de acționare și acoperirile de protecție, pentru a asigura performanță și durabilitate optime.
→ Seria 1432 vane cuțit, tip WS
Vanele cuțit turnate tip CW sunt disponibile între DN80–1000 (dimensiuni mai mari la cerere) și pentru clase de presiune de până la PN100, în funcție de dimensiune. Acestea sunt unidirecționale și dispun de caracteristici și configurații similare celor fabricate.
→ Seria 1431 vane cuțit, tip CW
Vane de închidere cu capac
O configurație uzuală pentru golirile de fund ale barajelor mari utilizează două vane sertar cu capac montate în serie, la distanță mică una de cealaltă. Vana din aval este vana de lucru/serviciu, iar vana din amonte este vana de siguranță/întreținere, utilizată doar pentru întreținerea vanei din aval. Vanele sertar cu capac sunt proiectate cu o geometrie dreptunghiulară în zona de trecere și cu o suprafață plană de etanșare metal pe metal în partea inferioară. Sertarul este complet susținut pe toată cursa de coborâre, permițând închiderea în siguranță la viteze extreme și asigurând evacuarea eventualelor reziduuri prin vană, fără ca acestea să se blocheze și să împiedice închiderea. Vanele sertar cu capac sunt amplasate, în general, în conductele de evacuare cu corpul și capacul înglobat în beton până la flanșa superioară, pentru o rezistență suplimentară. Datorită dimensiunilor și greutății sertarului, aceste vane sunt acționate de regulă hidraulic.
Vanele sertar cu capac unt proiectate pentru condițiile specifice de exploatare ale fiecărei aplicații și sunt disponibile în dimensiuni de până la 2500 × 3500 mm, suportând sarcini hidraulice de până la 200 mCA și viteze de curgere mai mari de 35 m/s. Sunt fabricate din oțel carbon sau oțel inoxidabil, cu inele de etanșare din bronz și piese mobile din oțel inoxidabil, fiind în mod normal acționate hidraulic.
→ Seria 1426 vane de închidere cu capac, tip BU

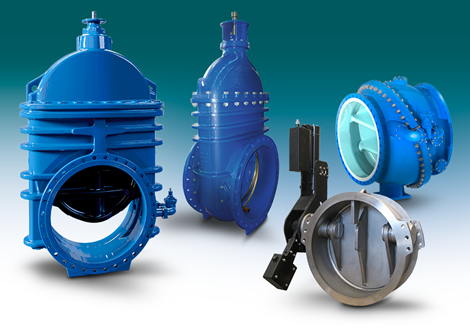

Vane sertar
Vanele cu sertar joacă un rol esențial în infrastructura de apă, precum baraje, rezervoare și centrale hidroelectrice, asigurând o închidere fiabilă pentru volume mari de apă la presiuni ridicate. Proiectate pentru funcționare ocazională de tip deschis–închis, acestea oferă o rezistență minimă la curgere atunci când sunt complet deschise, datorită secțiunii integrale de trecere, fiind astfel ideale pentru funcții de izolare.
Vanele sertar cu etanșare metalică AVK (design Glenfield) sunt disponibile până la DN2200 pentru PN10 și PN16 și până la DN1200 pentru PN25 și PN40, fiind proiectate pentru performanțe fiabile și rezistență ridicată în conducte de diametre mari. Etanșarea metal pe metal le face ideale pentru aplicații cu apă brută. O versiune specială a modelului S54 (S54-41) a fost dezvoltată pentru utilizare în baraje, rezervoare și aplicații hidroelectrice, unde capacitatea de a închide la viteze mai mari de curgere de până la 9 m/s, este esențială.
→ Seria 54 vane sertar cu etanșare metalică (broșură în limba engleză)
Vanele cu sertar cu etanșare elastică AVK sunt fabricate din fontă ductilă, cu acoperire epoxidică aprobată GSK, și au un sertar complet vulcanizatt în cauciuc, oferind etanșeitate 100% și protecție anticorozivă. Sunt ideale pentru sisteme de alimentare cu apă și rezervoare până la DN1200, precum și ca vane de by-pass
→ Seria 06 vane sertar cu etanșare elastică
Vane de sens
Vanele de sens sunt esențiale pentru protejarea infrastructurii de apă împotriva curgerii în sens invers, a pompelor în timpul opririlor și pentru prevenirea suprapresiunilor. Designul robust, necesarul redus de întreținere și configurațiile disponibile fac ca vanele de sens AVK să fie ideale pentru instalații de mare capacitate.
Vane de reținere cu disc înclinat
Vanele de reținere cu disc înclinat tip RA sunt cu dublă excentricitate, cu conexiune tip wafer sau cu flanșă, au corp din oțel carbon turnat sau fabricat / oțel inoxidabil și sunt disponibile până la DN1600 pentru aplicații până la PN16, pentru montaj orizontal și vertical. Acestea sunt proiectate cu contragreutate care ajută la inițierea închiderii atunci când fluxul normal se oprește și apare fenomenul de curgere în sens invers. Un sistem hidraulic de amortizare controlează viteza de închidere și previne apariția șocurilor hidraulice în conducte. Vanele sunt ideale pentru protecție rapidă, fără lovire, împotriva curgerii inverse în sisteme de baraje și hidroenergie cu presiune ridicată.
→ Seria 1410 vane de reținere cu disc înclinat, tip RA
Vane de reținere cu amortizor
Vanele de reținere cu amortizor AVK, cu mai multe clapete, sunt disponibile până la DN1600 și pentru clase de presiune până la PN25. Sunt turnate din fontă ductilă, cu suprafață de sprijin din bronz și sunt proiectate pentru aplicații critice din punct de vedere al suprapresiunilor, fiind ideale pentru protejarea pompelor și conductelor din baraje, rezervoare și instalații hidroelectrice.
→ Seria 641 vane de reținere cu amortizor

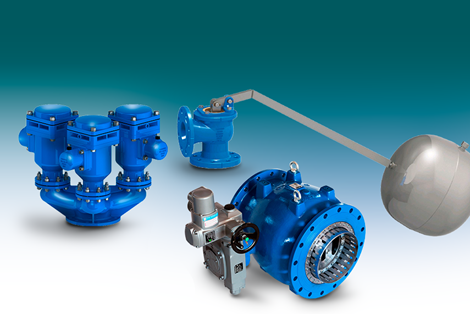

Vane pentru reglaj
Vane de control și aerisitoarele susțin funcționarea sigură și eficientă a sistemelor complexe de apă precum barajele și centralele hidroelectrice. Vanele inelare reprezintă o soluție precisă pentru reglarea debitului critic și/sau a presiunilor ridicate datorită caracteristicilor de curgere aproape liniare, fiind ideale pentru bypass-uri de turbină și goliri de fund.
Vane inelare (vane cu piston)
Vanele inelare sunt disponibile în versiune standard până la DN1600 și PN40. Sunt proiectate pentru reducerea secțiunii de trecere și pentru controlul presiunii și debitului la debite mari și diferențe mari de presiune. Accentul este pus pe durabilitate și fiabilitate, cu un corp robust realizat din oțel inoxidabil până la DN150 și din fontă ductilă acoperită cu rășină epoxidică aplicată prin fuziune pentru dimensiuni mai mari. Sunt ideale pentru bypass-uri de turbină și goliri de fund în baraje și sisteme hidroelectrice.
→ Seria 872 vane inelare
Vane cu plutitor
Vanele cu plutitor AVK sunt proiectate pentru a fi montate în partea superioară a unui rezervor sau bazin, pentru a controla automat viteza de umplere și pentru a închide complet la atingerea unui nivel prestabilit. Sunt ideale pentru menținerea nivelurilor sigure de apă în instalații de dimensiuni mai mici. Designul echilibrat asigură o funcționare fiabilă. Sunt turnate din fontă ductilă, cu pârghie și plutitor din ABS sau oțel inoxidabil și sunt disponibile între DN50–300.
→ Seria 854 vane cu plutitor
Vane de aerisire
Vanele de aerisire protejează conductele prin evacuarea automată a aerului în timpul umplerii și prin admisia unei cantități suficiente de aer pentru a preveni formarea vidului înaintea unei vane de reținere, a unei vane inelare sau a unei vane cu sertar care se închide într-un curent de mare viteză, sau în timpul golirii conductei. În cazul apariției vacuumului, pot apărea cavitații distructive în aval sau chiar colapsul conductei.
Vanele de aerisire AVK cu dublu orificiu sunt proiectate pentru evacuarea în siguranță a aerului și pentru prevenirea vidului în conducte de apă până la PN16. Acestea permit intrarea liberă a aerului în conductă la separarea coloanelor de apă și controlează evacuarea aerului atunci cand coloanele de apă se reunesc. Astfel se creează un tampon de aer care reduce eficient viteza de impact și potențialul de suprapresiune al sistemului. Al doilea orificiu evacuează automat aerul acumulat în condiții normale de funcționare. Sunt turnate din fontă ductilă, cu toate celelalte componente realizate din materiale polimerice sau oțel inoxidabil.
→ Seria 851 vane de aerisire
Compensatori de montaj
Compensatorii de montaj asigură instalarea și demontarea cu ușurință a vanelor, pompelor, conductelor, fitingurilor și a altor echipamente cu flanșe. Acestea permit ajustarea axială în timpul asamblării și dezasamblării, datorită designului telescopic. Oferim două configurații principale:
- Design cu flanșă centrală și tiranți, asigurând rezistență și etanșare superioare, în diverse configurații până la DN2600 și PN25
- Design compact cu două flanșe, care ocupă un spațiu mai redus, cu mai puțini tiranți, din oțel carbon până la DN1600 și PN16
