AVK a stabilit procedura de testare pentru cuplaje conform EN 14525

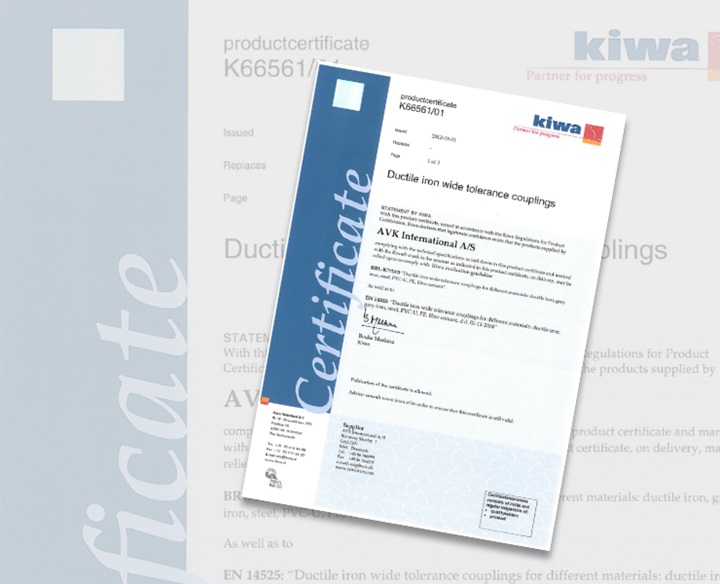

Foarte puțini producători pretind că îndeplinesc standardul EN 14525, iar realitatea ne arată că este la latitudinea fiecărui producător să-și testeze cuplajele în conformitate cu cerințele din standard. Atunci când AVK a lansat gama Supa Maxi™, nu era disponibilă nicio reglementare oficială de testare KIWA sau DVGW pentru a obține o omologare în conformitate cu EN 14525 și, prin urmare, clientul nu putea fi sigur că afirmațiile producătorului sunt adevărate. Prin urmare, AVK și-a unit forțele cu KIWA în Olanda și DTI din Danemarca pentru a defini o procedură de testare valabilă și, ulterior, pentru a obține rezultatele testelor verificate de KIWA în conformitate cu cerințele EN 14525.

Procedura de testare conform EN 14525 asigură în primul rând un produs funcțional și durabil. Chiar dacă cuplajele cu rezistență la tracțiune sunt utilizate în mod uzual pentru reparații temporare, care pot fi înlocuite mai târziu cu o soluție permanentă, foarte multe cuplaje rămân de fapt instalate pe conducte pe toată durata lor de viață. În consecință, o fiabilitate pe termen lung este foarte importantă.

Procedura de testare

Domeniu

Cuplaje și adaptoare cu flanșă de largă toleranță din fontă ductilă pentru conducte din diferite materiale: fontă ductilă, fontă cenușie, oțel, PVC-U, PE, ciment fibros.

Produse testate

Se selectează câte un cuplaj și câte un adaptor cu flanșă de dimensiuni mici, medii și mari (DN100, DN200 și DN300). Pentru DN350-600 se selectează o dimensiune în mod aleatoriu.

Cerințe

Nu sunt permise scurgeri de lichid pentru niciunul din testele de mai jos. Cuplajul trebuie să absoarbă presiunea maximă și presiunea pe muchii fără elemente de susținere exterioare.

Tipuri de conductă:

Cuplajele vor fi testate pe următoarele tipuri de conducte:

  • Conducte din fontă ductilă, PN16, cu diametre exterioare minime și maxime (dimensiuni de toleranță min / max)
  • Conducte din PVC, PN 6 și PN16 cu diametru nominal aferent cuplajului
  • Conducte din PE, PN6 și PN16 cu diametru nominal aferent cuplajului

Nu sunt necesare teste pe conducte de azbociment și oțel deoarece acestea sunt considerate a fi conducte rigide comparabile cu cele din fontă ductilă.

Testul nr. 1: Montajul pe conducte rigide – drept și în deflexie unghiulară

Toate cuplajele trebuie testate pe o conductă din fontă ductilă de diametru maxim și minim, la o presiune de 1,5 x PN16 + 5 bar = 29 bar pentru PN16 și 1,5 x PN10 + 5 bar = 20 bar pentru PN10, presiunea fiind menținută constantă timp de minimum 2 ore. O sarcină laterală de 40 x DN (mm) în N (Newton) se aplică simultan:

  • pe conducta montată drept, fără deflexie unghiulară
  • în deflexie de 4° pe fiecare parte activă, echivalentă cu un total de 8° pentru un ansamblu de două capete de conductă montate pe un cuplaj.

Testul nr. 2: Montajul pe conducte PVC/PE

Toate cuplajele trebuie testate pe o conductă montată drept la presiunea de 1,5 x PN + 5 bari, presiunea fiind menținută constantă timp de minimum 2 ore. Conductele din PVC sunt, de asemenea, supuse unei sarcini laterale de 40 x DN (mm) în N (Newton). Testul se va efectua pe:

  • PVC / PE PN6, la presiunea 1,5 x PN6 + 5 bar = 14 bar
  • PVC / PE PN10, la presiunea 1,5 x PN10 + 5 bar = 20 bar
  • PVC / PE PN16, la presiunea 1,5 x PN16 + 5 bar = 29 bar

Testul nr. 3: Montaj pe conductă - test de vid

Toate reperele vor fi testate la o presiune de -0,8 bar. Presiunea nu trebuie să se modifice cu mai mult de 0,08 bar timp de 2 ore. Conductele din PVC sunt, de asemenea, supuse încărcării laterale de 40 x DN (mm) în N (Newton). Se va efectua pe:

  • conductă din fontă ductilă pe diametrul minim de toleranță
  • PVC PN6
  • PE PN6

Testul nr. 4: Montaj pe conductă - test de durabilitate

Toate reperele vor fi testate la un nr. de 24.000 de creșteri și scăderi pulsatorii de presiune între 13 și 18 bar. Conductele din fontă ductilă și PVC vor fi supuse, de asemenea, încărcării laterale de 40 x DN (mm) în N (Newton). Se va efectua pe:

  • conductă din fontă ductilă pe diametrul minim de toleranță
  • PVC PN6
  • PE PN6

Procedura de testare AVK pentru Supa Maxi™ depășește cerințele EN 14525

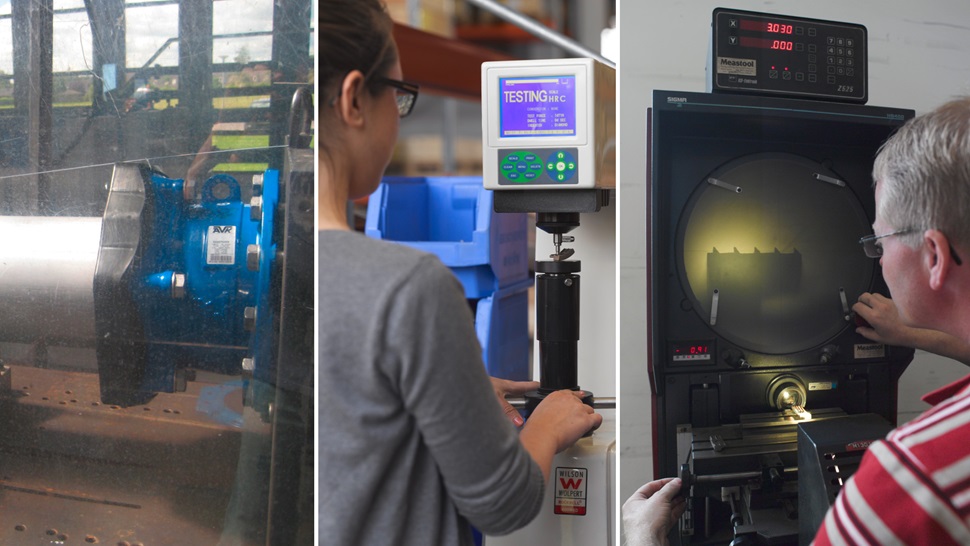

Procedura de testare îndeplinește cerințele EN 14525. Mai mult, în timpul fazei de dezvoltare a produselor, cuplajele Supa Maxi™ au fost supuse și au trecut prin teste mult mai dure și mai extinse, teste care au la bază experiența îndelungată a AVK în ceea ce privește aplicațiile practice ale cuplajelor cu rezistență la tracțiune. Toată gama de dimensiuni de la DN40 la DN400 a fost testată în conformitate cu procedurile de mai sus, dar și pe conducte din oțel inoxidabil, oțel și azbociment, în condiții de deflexie unghiulară maximă. O conductă din fontă ductilă rigidă a fost, de asemenea, supusă la o încărcare cu greutăți mari , fără suport, pentru a testa stabilitatea în condiții extreme care simulează așezarea pământului și aplicarea unei sarcini laterale neuniforme. Mai mult, încărcarea a fost efectuată și în stare uscată și ne-presurizată, echivalentă cu o presiune a apei de peste 30 de bari, precum și pe un ansamblu extrem de deformat, cu strângere inegală a șuruburilor. Cuplajele au fost montate și testate la temperaturi între -30 °C și + 70 °C, strânse la cuplurile specificate și testate conform testelor 1 și 2, pentru a verifica comportamentul în medii foarte reci sau calde. În cele din urmă, testarea a fost efectuată cu aer pentru a testa posibilitatea de utilizare în rețelele de gaz. Cuplajele Supa Maxi™ au rămas etanșe și rezistente la tracțiune pe parcursul tuturor acestor teste.

Citiți mai multe despre gama noastră de cuplaje Supa Maxi™ universale și rezistente la tracțiune.
