Gama de vane cuțit produse de AVK

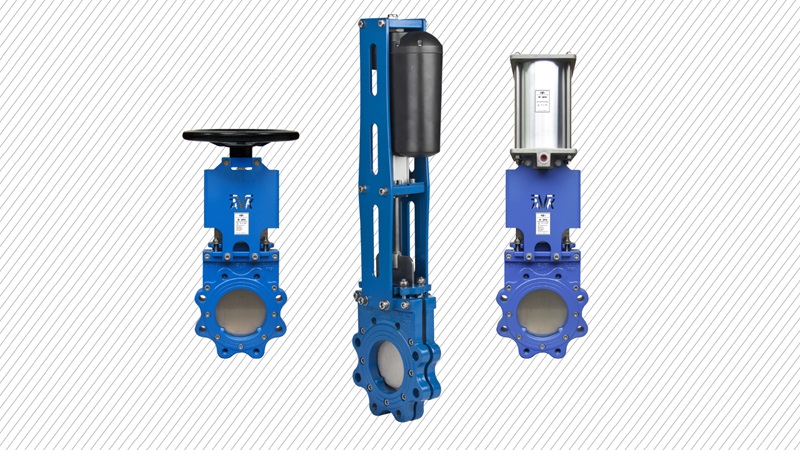

AVK produce vane cuțit cu manetă, cu tijă neascendentă și roată de manevră, cu tijă ascendentă și roată de manevră, cu acționare pneumatică, cu flanșă ISO sau cu acționare electrică. Proiectarea vani permite schimbarea simplă și rapidă a acționării.

Vanele cuțit produse de AVK au corpul din fontă ductilă și suprafața de sprijin din cauciuc NBR în variantă standard. Opțional se pot oferi alte materiale, cum ar fi scaun din Viton, PTFE, cauciuc EPDM, cauciuc natural sau poliuretan în funcție de fluid și de temperatura de lucru ( NBR max. 80°C, PTFE max. 220˚C, Viton max. 260°C). Toate vanele sunt acoperite cu strat epoxidic aplicat prin fuziune, pentru o protecție optimă

Materiale de înaltă calitate și caracteristici deosebite de design

Vanele cuțit au secțiune transversală integrală care permite trecerea ușoară a lichidului indiferent de vâscozitate și nu prezintă cavități ale corpului sub cuțit unde se pot aduna impurități. Vanele au proprietăți de autocurățare, deoarece particulele vor fi împinse în afara cuțitului la deschiderea vanei. Pentru protecția suplimentară a garniturii transversale se pot furniza raclete sau conuri deflectoare ca dotări opționale. Garnitura superioară este înlocuibilă fără a fi necesară demontarea vanei.

TDesignul vanelor cuțit este simplu, permite o întreținere ușoară și o instalare eficientă din punct de vedere al costurilor. Vanele sunt bidirecționale și permit instalarea fără restricții în ceea ce privește direcția de curgere. Etanșarea protejată, materialele de înaltă calitate și secțiunea transversală integrală asigură performanțe excelente și durabilitate pentru vanele cuțit produse de AVK.

Caracteristicile vanelor cuțit produse de AVK

  • Aprobare ATEX (94/9/94EC)
  • Bidirecționale
  • Secțiune transversală de trecere integrală și suprafețe netede

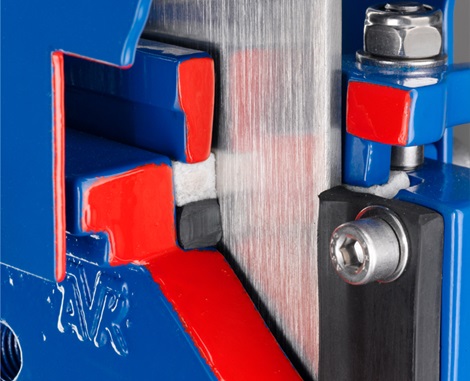

  • Etanșare din cauciuc ranforsat NBR în formă de U
  • Console de susținere a cuțitului, integrate în corp
  • Construcție suplă și greutate redusă
  • Racletă ca dotare opțională
  • Ax cu bride pregătite pentru montarea microcontactorilor și a senzorilor
  • Conexiunea dintre ax și sertar este securizată cu piulițe autoblocante
  • Garnitura superioară înlocuibilă
  • Șaibele montate sub șuruburile secundare au rolul de a proteja acoperirea cu strat epoxic

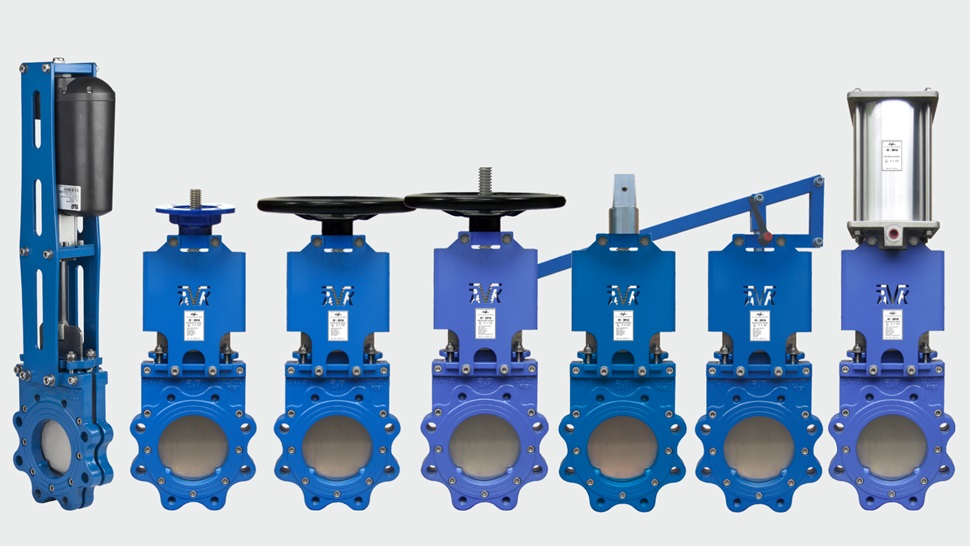

Gama de vane cuțit de la AVK

  • Corp GGG-40, cuțit, ax, șuruburi și piulițe AISI 316, etanșare NBR (opțional alte materiale)
  • PN10 (opțional până la PN100)
  • DN50-1200 (opțional dimensiuni mai mari)
  • Variante standard:
    • ax neascendent și roată de manevră
    • ax ascendent și roată de manevră
    • manetă (până la DN200)
    • acționare pneumatică (până la DN1000)
    • flanșă ISO
    • acționare liniară
    • ax cu cap pătrat
    • acționare electrică AUMA

Animație

Vane cuțit

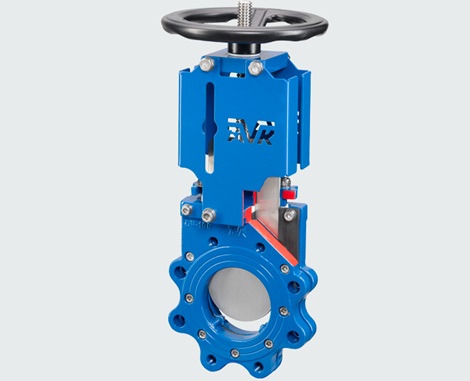

Caracteristicile vanelor cuțit seria 702

Studiu de caz

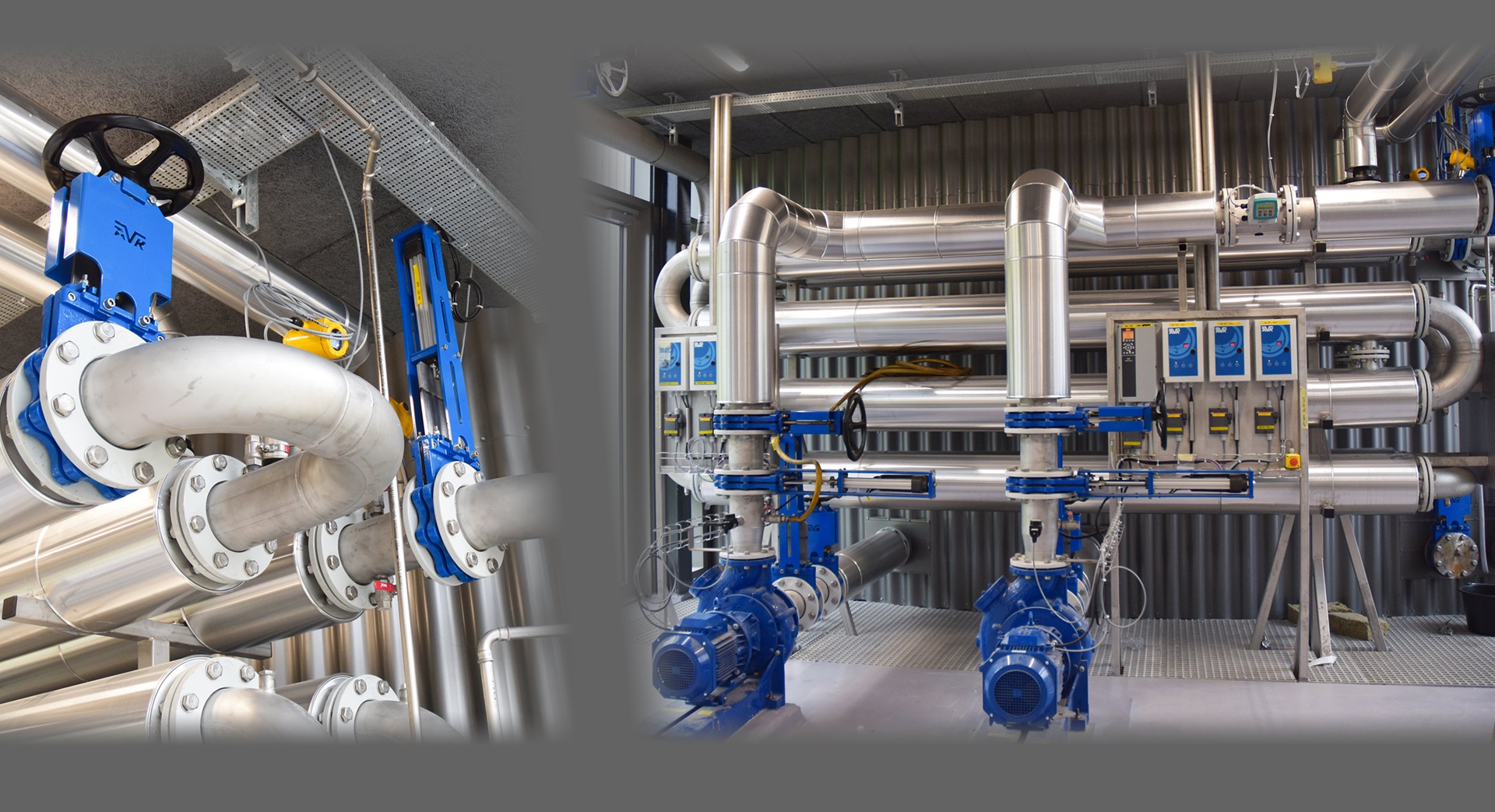

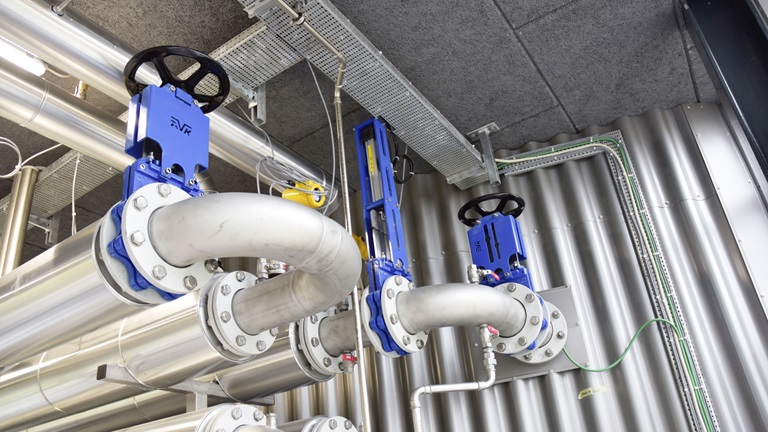

Stație de epurare cu tehnologii de ultimă oră

În contextul utilizării unor tehnologii noi și a echipamentelor cu consum optimizat, prin acest proiect s-a urmărit utilizarea exclusivă a energiei produse și chiar de a genera cu 50% mai multă energie decât cea consumată.
