Caracteristici și beneficii pentru vanele de control AVK

Vanele de control cu diafragmă AVK sunt alegerea sigură. Acestea vane sunt proiectate conform EN 1074-5 și asigură stabilitatea rețelei, reglare precisă, întreținere ușoară și durabilitate.

Caracteristici unice

Vanele de control AVK sunt alegerea sigură, oferind o reglare precisă, întreținere ușoară și durabilitate:

  • Toate piesele metalice neacoperite cu strat epoxidic sunt din oțel inoxidabil AISI 316 în variantă standard
  • Acoperire epoxidică aprobată GSK (300 microni)
  • Componentele de cauciuc produse de AVK cu aprobare pentru apa potabilă
  • Sistem pilot modular care permite montarea ușoară în alte aplicații, fără a necesita înlocuirea vanei
  • Reglarea independentă a vitezei de deschidere/închidere pentru control complet
  • Design special cu obturator parabolic, care asigură o reglare precisă și stabilitate la un debit scăzut
  • Diafragmă mare care asigură reacția rapidă la modificări minore ale presiunii
  • Scaunul ridicat previne deteriorarea corpului vanei din cauza cavitației
  • Design și fabricare AVK cu test de presiune 100% și garanție de 10 ani

Sistem pilot modular brevetat

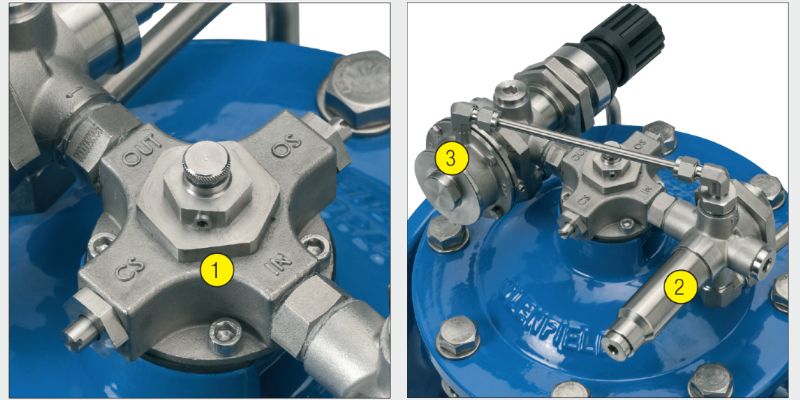

Designul modular cu piese interschimbabile oferă o flexibilitate mare, deoarece sistemul pilot poate fi modificat ușor pentru a se funcționa în alte aplicații, fără a înlocui vana. Sistemul pilot este format din trei componente principale:

  • Blocul de distribuție (1) conectează sistemul pilot la vana principală. O caracteristică unică este reprezentată de posibilitatea de ajustare a vitezei de reglare pentru control complet, reglare ușoară folosind unelte standard și controlul complet, de ex. în situații în care poate apărea lovitura de berbec.
  • Filtrul (2) are capacitate ridicată și permite întreținere ușoară. Atunci când se utilizează robinetul opțional pentru spălare se oferă posibilitatea de curățare cu ușurință în timp ce vana este în funcțiune.
  • Blocul de control hidraulic (3) poate fi configurat pentru diferite aplicații. Asigură o ajustare manuală a ventilului pilot, fiind capabil de setări foarte precise.

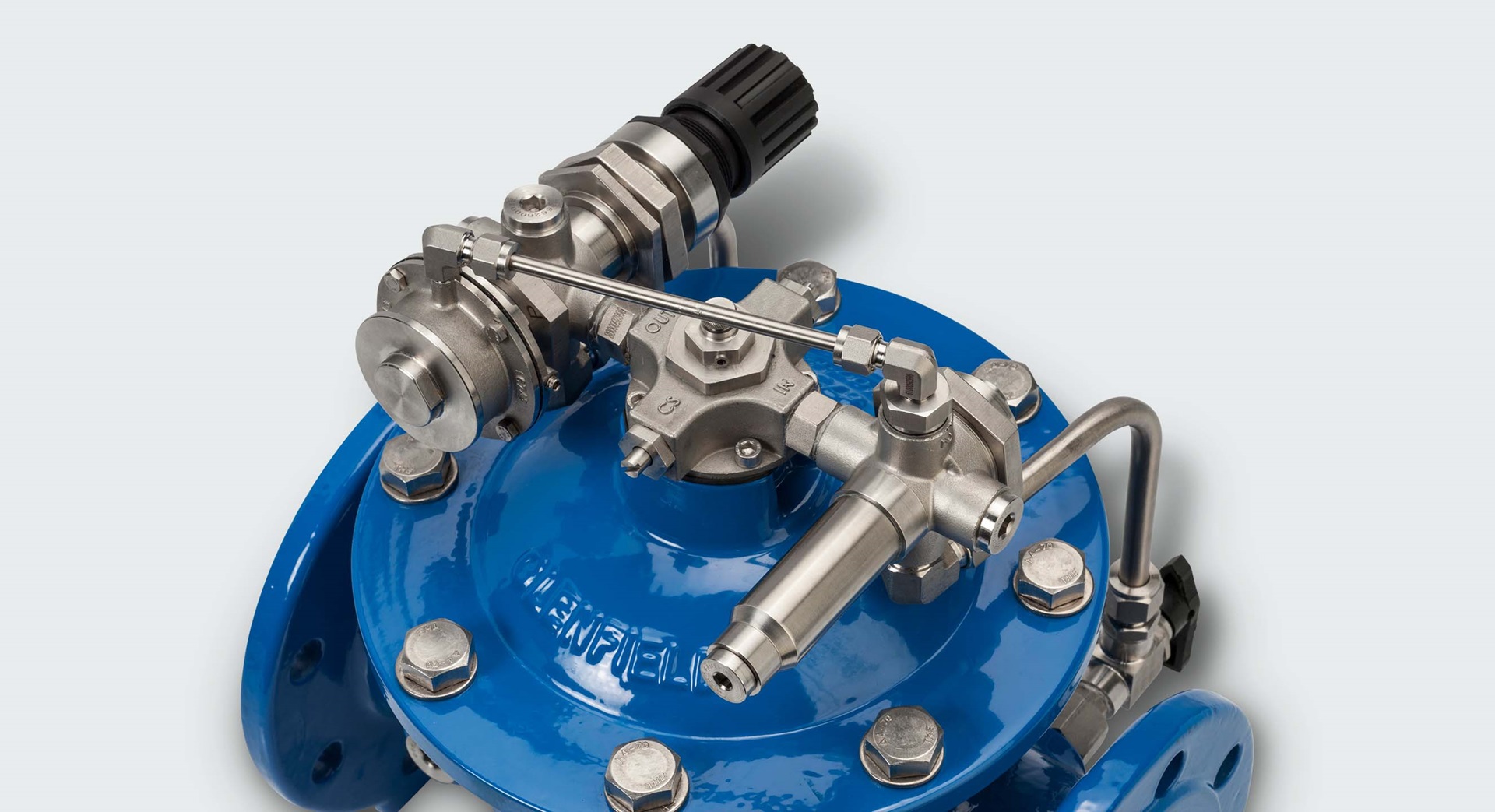

Sistem pilot modular

Componentele externe ocupă mai puțin spațiu și sunt mai puțin vulnerabile în la instalare în comparație cu alte vane de control. Sistemul pilot este proiectat folosind componente cu filet standard care permit o aprovizionare ușoară a pieselor de schimb, și asigură o montare ușoară folosind instrumente standard. Toate piesele metalice sunt din oțel inoxidabil AISI 316.

Vane din materiale de înaltă calitate

Corpul și capacul sunt din fontă ductilă cu acoperire epoxidică aprobată GSK. Diafragma din cauciuc EPDM ranforsat cu poliamidă, aprobat pentru apă potabilă, este fabricată de AVK GUMMI. Toate componentele interne care nu sunt acoperite cu strat epoxidic sunt din oțel inoxidabil AISI 316 și toate materialele sunt aprobate WRAS.

Vanele de control AVK sunt disponibile între DN50-600, în varianta cu secțiune transversală redusă sau integrală. Vanele de control cu secțiune transversală redusă pot fi folosite pentru majoritatea aplicațiilor, deoarece secțiunea redusă asigură de cele mai multe ori o reglare mai precisă. Se recomandă folosirea vanelor de control cu secțiune transversală dacă sunt necesare valori Kv ridicate, de ex. înaintea hidranților sau dacă este necesară o pierdere de presiune foarte mică.

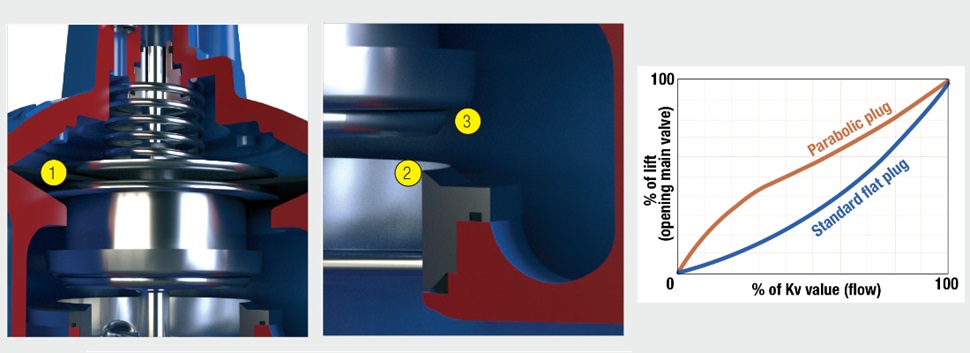

Diafragma mare (1) asigură reacția rapidă la schimbările de presiune. Suportul de sub diafragmă reduce tensionările aproape de poziția închisă.

Scaunul ridicat (2) previne deteriorarea interiorului corpului vanei din cauza cavitației.

Forma parabolică a obturatorului (3) asigură o reglare precisă și stabilitate la debit redus. În plus, reduce zgomotul și vibrațiile. Consultați caracteristicile care ilustrează performanța în comparație cu un obturator plat.

Vane de control - caracteristici de design

Animație

Vane de control

Caracteristicile vanelor de control seria 859
