Introducere pentru vanele de reținere

Vanele de reținere sunt în general instalate în rețea pentru a preveni curgerea în sens invers. O vană de reținere este practic o vană unidirecțională, în care fluidul poate circula liber într-un singur sens, dar care se va închide dacă fluidul își schimbă direcția de curgere, pentru a proteja rețeaua, alte vane, pompe etc. Dacă direcția de curgere se schimbă într-o rețea unde nu este instalată o vană de reținere, poate apărea efectul de lovitură de berbec. Lovitura de berbec apare adesea cu o forță extremă și va deteriora de cele mai multe ori conducta sau alte componente ale rețelei.

Vanele de reținere sunt utilizate în diferite aplicații. De exemplu, acestea sunt adesea instalate la ieșirea a unei pompe, pentru a proteja pompa de curgerea în sens invers. Pompele centrifuge, cele mai comune tip de pompe pentru apă, nu sunt auto-amorsate și, prin urmare, vanele de reținere sunt esențiale pentru menținerea apei în conductă. De asemenea, vanele de reținere sunt foarte des utilizate în sistemele HVAC (sisteme de încălzire, ventilație și climatizare). Sistemele HVAC sunt, de ex. utilizate în clădiri înalte, unde un agent de răcire este pompat mai multe etaje în sus. Vanele de reținere sunt instalate pentru a preveni curgerea agentului de răcire în sens invers.

Atunci când alegeți o vană de reținere, este important să faceți o analiză cost-beneficiu a sistemului. Adesea, interesul este acela de a reduce costurile și de a obține, în același timp, cea mai mică pierdere de presiune posibilă, dar când vine vorba de vane de reținere, o siguranță mai mare este egală cu o pierdere de presiune mai mare. Așadar, pentru a vă asigura că vana de reținere protejează rețeaua, fiecare sistem trebuie evaluat individual și trebuie luați în considerare factori precum riscul loviturii de berbec, pierderi de presiune acceptabile și consecințele financiare pentru instalarea unei vane de reținere cu o siguranță prea mare împotriva șocurilor hidraulice. Pentru mai multe detalii consultați secțiunea “Cum să alegeți vana de reținere potrivită”.

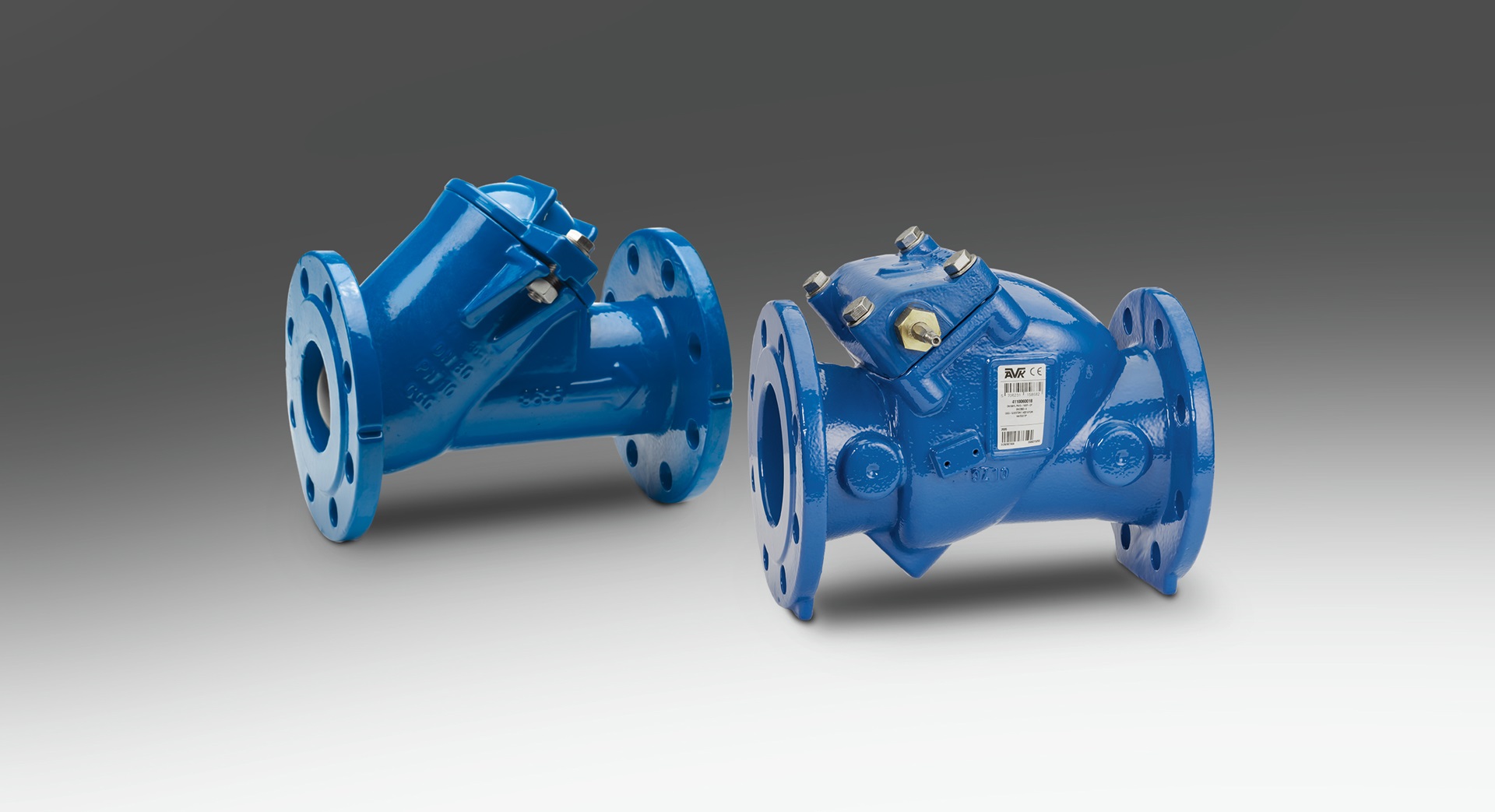

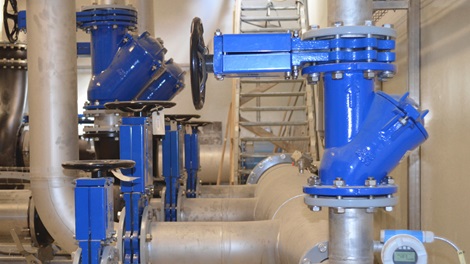

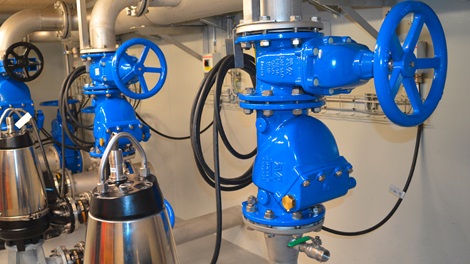

Există diferite tipuri de vane de reținere disponibile pentru aplicații de apă și apă reziduală. Acestea funcționează diferit, dar servesc același scop. AVK oferă o gamă largă de vane de reținere cu clapetă, vane de reținere cu bilă, clapete de reținere cu disc înclinat și clapete de sens cu scaun oblic. Pentru mai multe informații, consultați secțiunea „Vane de reținere cu clapetă” și „Vane de reținere cu bilă”.

Ce este lovitura de berbec?

Într-un sistem cu pompe, apa este împinsă de la un nivel inferior la un nivel superior cu ajutorul unei pompe. Lichidul curge într-o direcție numai atunci când pompa este în funcțiune. Când pompa se va opri, fluxul de lichid va încetini până la oprirea completă. Deoarece panta conductei este ascendentă, tendința lichidului va fi să se deplaseze spre partea de jos a conductei. Pentru a evita ca această inversare a debitului să intre în pompă sau în bazin, se va instala o vană de reținere.

În multe cazuri, viteza de curgere în sens invers a fluidului nu este un motiv de îngrijorare, iar vanele de reținere standard vor funcționa fără probleme. Cu toate acestea, în sistemele pompate în care poate avea loc curgerea rapidă în sens invers, selectarea unei vane de reținere corespunzătoare este crucială.

Dacă o pompă se oprește și fluxul de lichid se deplasează spre pompă înainte ca vana de reținere să se închidă complet, aceasta va genera izbirea elementului de etanșare pe suprafața de sprijin. Acest scenariu poate opri aproape instantaneu curgerea în sens invers și este fenomenul care generează lovitura de berbec în conducte. Acest fenomen poate produce zgomote puternice, care nu reprezintă zgomotul închiderii vanei, ci tensionarea conductei datorată acestor condiții.

Unda de presiune (șocul hidraulic) poate provoca daune considerabile în sistem, inclusiv fisuri, spărturi, cavitație și implozie datorată formării presiunilor negative. Aceste avarii nu se datorează unei singure suprapresiuni mari, ci unor supratensiuni repetate care, în cele din urmă, pot cauza o avarie a sistemului prin oboseala materialului.

Este important să rețineți că sunt necesari și alți factori care trebuie luați în considerare pentru a asigura un sistem sigur și fără probleme, cum ar fi: numărul, tipul și dimensiunea corectă a ventilelor de aerisire, timpii de închidere și de deschidere a vanelor de izolare, vane de reglare a debitului etc.

Pentru a împiedica apariția fenomenului de izbire la vanele de reținere, acestea vor trebui să se închidă fie foarte repede pentru a preveni curgerea în sens invers, fie foarte lent, odată ce fluxul a început să curgă în sens invers. Pentru ca vana de reținere să se închidă lent, sunt necesare echipamente auxiliare, cum ar fi amortizoarele hidraulice. Închiderea lentă permite fluidului să treacă prin vana de reținere până la închiderea acesteia și trebuie să vă asigurați că pompa din amonte este adecvată pentru curgerea invers.
