Ce este o vană sertar?

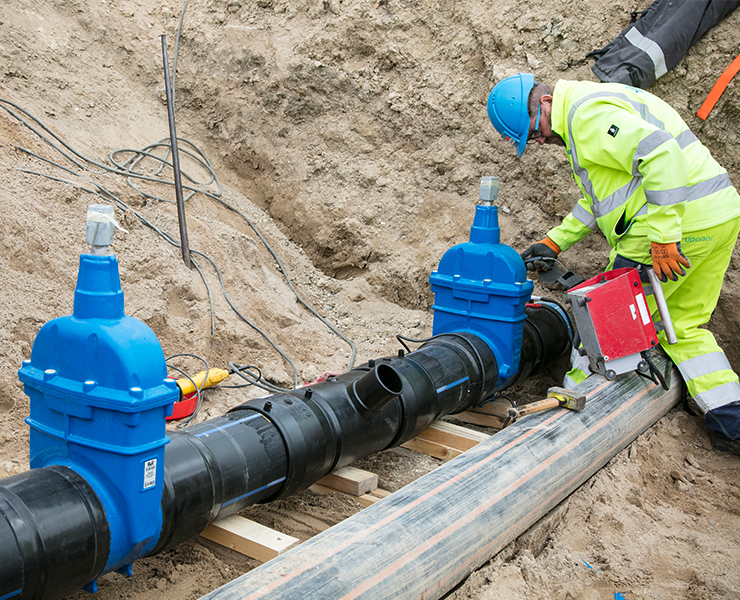

Vanele sertar sunt utilizate pe scară largă într-un număr mare de aplicații și pot fi instalate atât suprateran cat și subteran. Pentru instalațiile subterane este esențial să alegeți tipul potrivit de vană sertar pentru a evita costurile mari de reparație sau de înlocuire.

Vanele sertar sunt proiectate pentru un regim de funcționare complet deschis sau complet închis. Sunt instalate în rețele ca vane de izolare și nu trebuie utilizate ca vane de control sau de reglare. Operarea unei vane sertar se face printr-o mișcare rotativă a axului fie în sensul acelor de ceasornic pentru a închide (CTC), fie în sensul acelor de ceasornic pentru a deschide (CTO). La acționare, sertarul se deplasează în sus sau în jos pe partea filetată a axului.

Vanele sertar sunt adesea utilizate în aplicații unde sunt solicitate pierderi de presiune minime și secțiuni transversale integrale. Atunci când este complet deschisă, o vană sertar nu are nicio componentă care să obstrucționeze fluxul de lichid, ceea ce duce la o pierdere de presiune foarte mică și permite utilizarea unor dispozitive specifice de curățare a conductelor. Vanele sertar sunt de tip multitură , ceea ce înseamnă că operarea vanei se face cu ajutorul unui ax filetat. Operarea vanei presupune rotirea de mai multe ori pentru a trece de la poziția deschis la închis iar funcționarea lentă, ce rezultă din acest tip de operare, previne șocurile hidraulice.

Vanele sertar pot fi utilizate în contact cu un număr mare de fluide. Vanele sertar AVK pot suporta următoarele condiții de lucru:

  • Apa potabilă, apă reziduală și lichide neutre: temperatura cuprinsă între -20 și +70 °C, viteză de curgere de maximum 5 m/s și până la o presiune diferențială de16 bar.
  • Gaz: temperatura cuprinsă între -20 și +60 °C, viteză de curgere de maximum 20 m/s și până la o presiune diferențială de16 bar.

Consultați instrucțiunile de instalare și întreținere AVK pentru apă/apă reziduală și gaz.

Vane sertar paralele vs. vane cu sertar pană

Vanele sertar pot fi împărțite în două categorii principale: cu profil paralel sau cu pană. Vanele cu profil paralel au un sertar plat între două suprafețe de sprijin paralele, un model popular fiind vanele cuțit proiectate cu o margine ascuțită în partea inferioară a sertarului. Vanele cu sertar pană folosesc două suprafețe de sprijin înclinate și un sertar ușor înclinat.

Cele mai multe vane cu sertar de la AVK sunt cu sertar pană, dar oferim și vane cuțit pentru tratarea apelor reziduale și vane glisante paralele pentru alimentarea cu gaz.

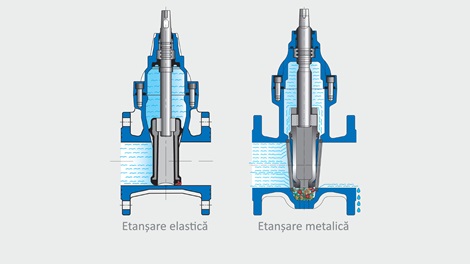

Vane sertar cu etanșare metalică vs. vane sertar cu etanșare elastică

Înainte de apariția vanelor sertar cu etanșare elastică, se foloseau pe scară largă vanele sertar cu etanșare metalică. Designul conic al sertarului și suprafețele de etanșare unghiulare ale vanelor cu etanșare metalică necesită o adâncitură în partea inferioară a vanei pentru a asigura o închidere etanșă. Nisipul și alte impurități sunt depozitate în această zonă și rețeaua nu va fi niciodată complet lipsită de impurități, indiferent de cât de bine este curățată conducta. Astfel, orice vană cu etanșare metalică își va pierde în cele din urmă etanșeitatea.

Vanele sertar cu etanșare elastică au o suprafață plană în partea inferioară care permite trecerea liberă a nisipului și a pietrișului prin vană. În momentul în care robinetul se închide, suprafața de cauciuc se va închide în jurul impurităților. Un compus din cauciuc de înaltă calitate este suficient de elastic pentru a absorbi impuritățile, dar și suficient de puternic pentru a permite spălarea impurităților atunci când vana este deschisă din nou. Aceasta înseamnă că suprafața de etanșare își va redobândi forma inițială, asigurând-se astfel etanșeitatea pe termen lung.

Marea majoritate a vanelor sertar AVK sunt cu etanșare elastică. Cu toate acestea, pe unele piețe există solicitări pentru vane cu etanșare metalică astfel încât acestea fac încă parte din programul nostru de producție pentru alimentare cu apă și tratarea apelor reziduale. Consultați seria 54.

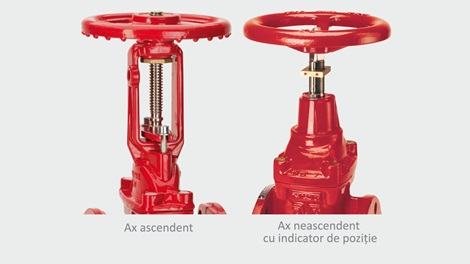

Vane sertar cu ax ascendent vs. vane sertar cu ax neascendent

Tijele ascendente sunt fixate pe sertar și se ridică și coboară împreună cu acesta în momentul acționării, oferind o indicație vizuală a poziției vanei și făcând posibilă lubrifierea axului. O piuliță se rotește în jurul axului filetat asigurându astfel deplasarea ansamblului ax-sertar. Acest model este potrivit doar pentru montaje supraterane.

Tijele neascendente se înfiletează în sertar și prin rotire ridică și coboară sertarul vanei. Ele ocupă mai puțin spațiu vertical, deoarece rămân în corpul valvei. AVK oferă vane sertar cu un indicator montat din fabrică pe partea superioară a axului pentru a indica poziția vanei. Vanele sertar cu ax neascendent pot fi folosite atât pentru montaje supraterane cât și subterane.

Majoritatea vanelor AVK sunt proiectate cu ax neascendent, dar oferim de asemenea, vane cu ax ascendent pentru alimentări cu apă, apă reziduală și pentru protecție împotriva incendiilor.

Vane sertar cu by-pass

Vanele cu by-pass sunt folosite în următoarele situații:

  • Pentru a permite echilibrarea presiunii diferențiale a conductei, pentru a reduce cuplul de operare a vanei și pentru a permite manevrarea de către o singură persoană
  • Cu vana principală închisă și cu by-pass-ul deschis este permis un flux continuu, evitându-se stagnarea lichidului
  • Încărcarea lentă a conductelor

AVK oferă vane sertar cu by-pass începănd de la DN 450. Consultați seriile 55/30 și 06/30 .

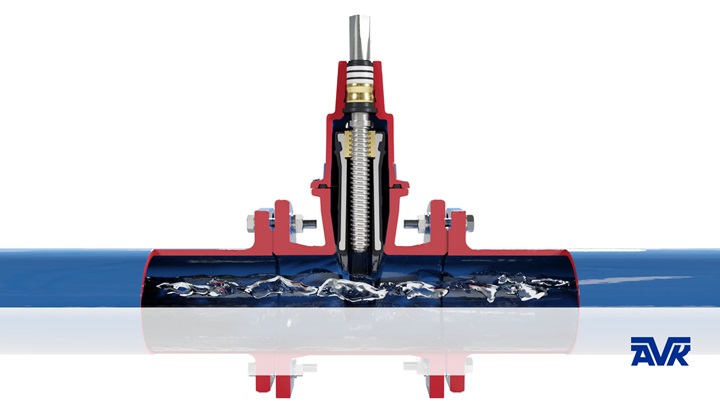

Animație
